應用文章 | 如何測試通斷性
一、測量通斷性的步驟

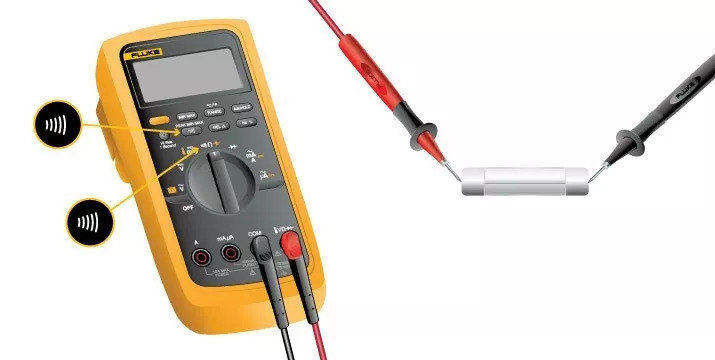

1、將撥盤轉動到通斷性測試模式()。該符號很可能與另外一項或多項功能共用撥盤上的相同位置。測試探頭分離時，萬用表屏幕可能顯示OL和Ω。
2、如果必要，按通斷性按鈕。
3、首先將黑色測試線插入到COM插孔。
4、然后將紅色測試線插入到V Ω插孔。完成之后，按照相反順序拆除測試線：先紅、后黑。
5、電路斷電的情況下，將測試線連接到被測部件。測試線的位置可任意選擇。注意，部件可能需要與電路中的其他部件隔離。
6、如果檢測到完整(連通)通路，數字萬用表(DMM)發出蜂鳴聲；如果電路開路(開關處于斷開位置)，數字萬用表將不發出蜂鳴聲。
7、完成之后，將萬用表置于關斷位置，以延長電池壽命。
二、通斷性測試概述
· 連續性表示存在支持電流流通的完整通路。當電路開關閉合時，電路是完整的。
· 數字萬用表的通斷性測試模式可用于測試開關、保險絲、電氣連接、導線及其他部件。例如，好的保險絲應是連通的。
· 當數字萬用表檢測到完整通路時，將發出音頻提示(蜂鳴聲)。
· 蜂鳴聲作為音頻提示，使技術人員可以專注于測試步驟，無需查看萬用表屏幕。

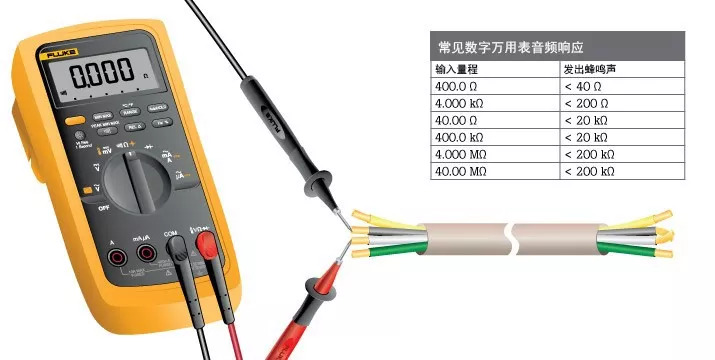

· 測試通斷性時，萬用表根據被測部件的電阻值發出蜂鳴聲。電阻值取決于萬用表的量程設置。例：
o 如果量程設定為400.0 Ω，萬用表通常在部件電阻為40 Ω或更低時發出蜂鳴聲。
o 如果量程設定為4.000 kΩ，萬用表通常在部件電阻為200 Ω或更低時發出蜂鳴聲。
· 測試電阻值較低的電路部件時，例如電氣連接或開關觸點，應使用最低量程設置。
