德國E+H渦街流量計在煉化項目中的應用

      近年來，隨著“十三五”對七大煉化基地的布局，煉化一體化項目開啟了煉油產業的升級。煉化企業從傳統的以生產成品油為主轉為通過拉長產業鏈，朝著“油化并舉、油頭化尾”的方向發展。

       渦街流量計，由于其具有測量穩定、堅固耐用、安裝維護方便、壓損小、量程比寬等優點，在煉化一體化項目中大量應用，為氣體、蒸汽和液體流量測量發揮了重要作用。

渦街流量計典型應用場合

1、乙烯蒸汽裂解裝置中裂解爐對流段前的稀釋蒸汽進料流量測量、外購丙烷/乙烷的流量測量、汽油加氫的氫氣流量測量、去碳三反應器再生系統的氮?dú)饬髁繙y量等；

2、全密度聚乙烯裝置中乙烯流量測量、排放至低壓火炬的燃料氣流量測量、去高壓火炬的氮?dú)饬髁繙y量、熱水流量測量等；

3、催化裂化裝置中進裝置的燃料氣流量測量、催化干氣流量測量等；

4、聚丙烯裝置中的尾氣流量測量、倒空丙烯出裝置流量測量、脫鹽水流量測量等；

5、芳烴抽提裝置中的抽提塔進料流量測量、甲苯塔頂回流流量測量等；

6、以及廣泛存在于煉化一體化項目中的冷凝液、火炬氣、蒸汽等介質的流量測量。

根據SH/T3005-2016 《石油化工自動化儀表選型設計規范》中規定，以下場合推薦采用渦街流量計：

1、單相、潔凈、無脈動及無振動的流體

2、雷諾數在1*104~7*106之間，黏度小于20mPa.s

3、液體測量精確度要求不高于1.0級，氣體和蒸汽測量精確度不高于1.5級時

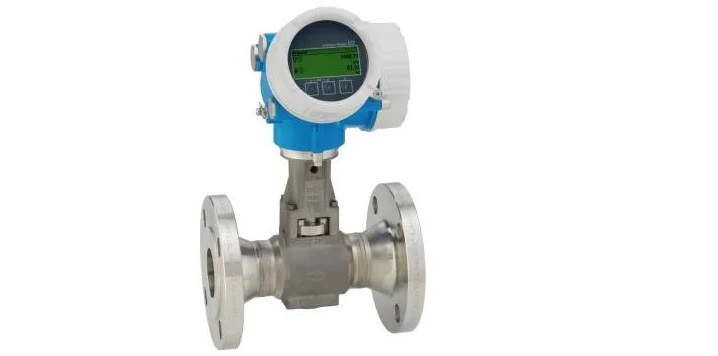

       Endress+Hauser 作為自動化行業領導者和過程儀表重要的供應商之一，其Prowirl 系列渦街流量計擁有全球超過500000實際應用點的驗證，其采用專利DCS 差動式電容傳感器，配合基于創新理念和數十年實踐經驗不斷升級的設計，采用可能是世界領先的制造水平，提供高于規范中要求性能的渦街流量計。

薄膜式壓電晶體型傳感器渦街流量計 VS Prowirl 系列渦街流量計

更高的精度和量程比

       雷諾數大于10000時即可提供高0.65%（氣體體積流量），0.75%（液體質量流量）的高測量精度。有效量程比高可達49：1?？梢詾榭蛻籼峁└珳?zhǔn)的工藝控制和流體計量，領先市場。此外由于DCS傳感器上佳的線性度，3點標定即可滿足精度要求。

       堅固、耐用、穩定：全生命周期免標定，避免薄膜型傳感器的零點漂移，提供更好的抗溫度沖擊性能（150K/s），擁有更高的全方向2g抗震性能。增強的密封技術、優化的焊縫結構提供極佳的耐水錘沖擊性能，確保工藝安全。

高級功能包

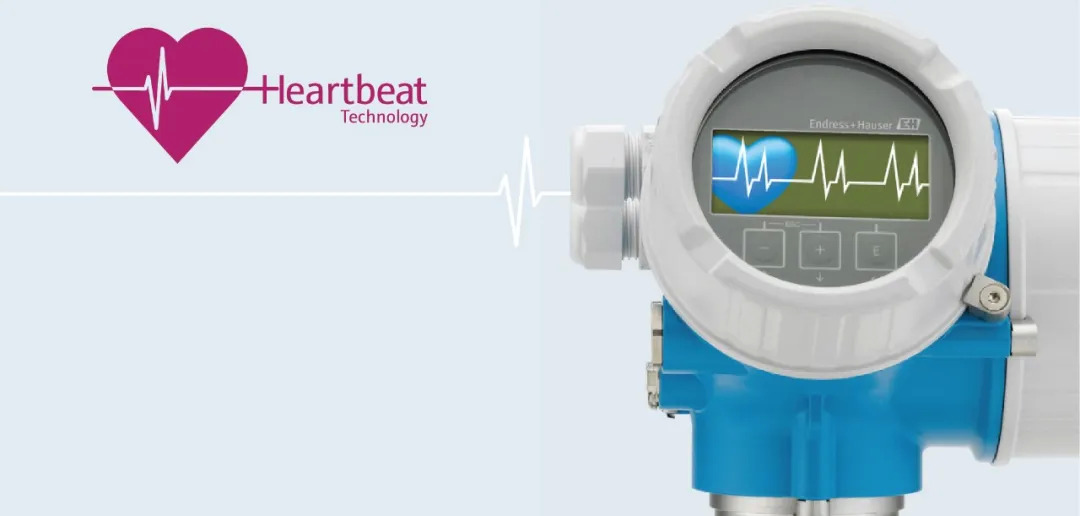

       德國E+H創造的Heartbeat Technology 心跳技術，不僅擁有TÜV 第三方溯源性認可，還可實現儀表7*24不間斷的自診斷功能，實時獲取流量計基本健康狀況信息。

       通過遵循Namur 標準的圖示化，指示各級報警類別。除提供簡明故障指示外，還顯示簡明維護指導，并將診斷信息自動保存在日志中。

       自校驗可隨時按需啟動，對儀表進行功能性校驗，可檢測電子部件的漂移和老化、內部故障、外部負載影響、傳感器完整性等，并生成可溯源的校驗報告。

       儀表自監測功能可以實時輸出儀表除測量值以外的相關高級參數（諸如DSC 傳感器的對稱性、傳感器震動頻率等）至上位機，實現預防性維護。

Prowirl 系列渦街流量計蒸汽品質測量

       Prowirl 系列渦街流量計還可提供一體式帶溫度/壓力傳感器的版本，搭配IAPWS-IF97數據包，能夠在線補償并直接輸出質量流量或標準體積流量。

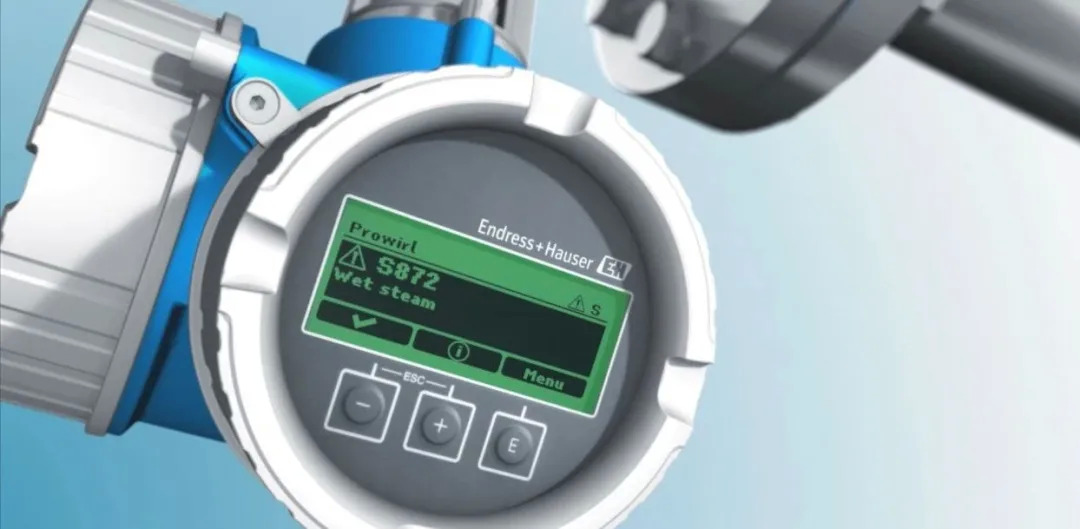

       搭配專利的濕蒸汽測量技術能夠測量蒸汽干度、含水率并可直接輸出能量流（如kJ/kg、kWh、Btu等）。通過此功能，企業不但可以監測各蒸汽工藝段的冷凝情況避免水錘等危害，還可以了解蒸汽的真實品質。Prowirl 由此提供高精度的能源計量，完善成本監控優化。

       Prowirl 系列傳感器還可以提供雙倍縮徑、高壓（Class1500）、高低溫（-200℃~400℃），HC22 全哈氏合金材質等性能優異的傳感器，可應對煉化一體化項目復雜工況的要求。

       E+H渦街流量計全系列搭配Proline 200 系列變送器，兩線制節約布線成本，滿足本安防爆要求，可在0區使用。支持HART、Foundation Fieldbus、ProfibusPA 等多種常用工業總線。多頭渦街可實現單表SIL3安全等級，SFF 安全失效分?jǐn)?shù)高達97.7%，給與油氣行業提供安全保障。

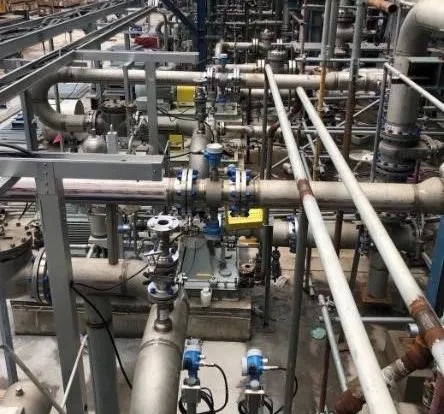

       幾十年來，德國E+H一直為市場提供先進的渦街流量計，實踐出真知，每一年，數以萬計的Prowirl F/D/R/O 200系列渦街流量計在各大煉油基地、化工廠，公用配套工程中對各類液體、氣體和蒸汽進行穩定測量。

       近年來在中國，隨著各大煉化集團對E+H渦街流量計的認知和信任，越來越多的大型煉化項目都采用了Prowirl 渦街流量計，很多企業一次性采購超千臺。這使得Prowirl 系列渦街流量計能夠?yàn)橹袊氖?、天然氣和化工行業做出更多的貢獻。

德國E+H會繼續堅持創新，為中國的工業自動化行業發展不斷提供功能更全面，性能更優秀的產品。
