E+H 渦街流量計 73F1H-SE4AA1AFA6AH 30M

發布時間：2017-11-15 14:21
E+H Prowirl73系列渦街流量計 德國E+H Prowirl73系列渦街流量計產品應用：測量飽和蒸汽和液體的體積或質量流量。儀表工根據IAPWS-IF97（ASME）國際標準的數據計算蒸汽質量。如果壓力是常
在線咨詢

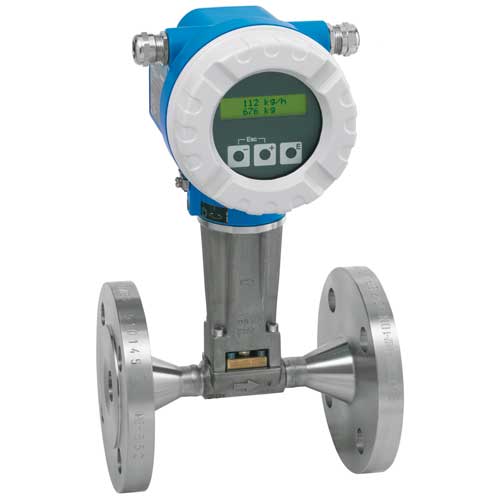

E+H Prowirl73系列渦街流量計

德國E+H Prowirl73系列渦街流量計產品應用：
　　測量飽和蒸汽和液體的體積或質量流量。
　　儀表工根據IAPWS-IF97（ASME）國際標準的數據計算蒸汽質量。
　　如果壓力是常數，儀表能夠輸出過熱蒸汽的質量流量或是其他氣體的質量和體積流量。
　　由于儀表帶有PROFIBUS-PA或基金會現場總線接口，所以把操作壓力作為輸入值讀取。
　　適用于化工、石化、電廠和供熱系統以及其他工業領。
　　德國E+HProwirl73系列渦街流量計產品性能：
　　差動電容式傳感器
　　免疫性：
　　-抗振動（在各個軸向超過1g）
　　-抗溫度沖擊（>150K/s）
　　-耐臟
　　-抗水錘沖擊
　　過程溫度范圍-200...+400℃
　　可以接入各種系統（HART,PROFIBUS-PA,FF基金會現場總線）
　　電氣隔離型脈沖輸出（用于報警、限值等）
　　電子模塊和傳感器具有永久自監測和自診斷功能
　　口徑自動修正

特征和規格

氣體

測量原理	渦街
主要特點	氣體、蒸汽及液體的可靠流量測量；渦街流量計，溫度探頭及流量計算機集成于一體。測量的氣體質量流量或校正體積及外部壓力可通過HART/PA/基金會現場總線讀取其數字值。
直徑	"DN15...300，1/2"...12"
測量誤差	體積流量的±1.0%
量程	1'617...19'700m3/h
壓力范圍	PN16...40，CL 150...300，JIS10...20K
過程溫度	-200...+400℃ (可達+450℃，申請中)
電子插件的防護	IP67 NEMA 4x
顯示/操作	兩行液晶顯示，按鍵操作，快速設定
輸出	4...20mA，脈沖，頻率，狀態，PFM
輸入	通過PROFIBUS PA、HART或基金會現場總線輸入壓力
通信	HART、PROFIBUS PA、基金會現場總線
防爆認證	ATEX、FM、CSA、TIIS、NEPSI/IEC（申請中）

液體

測量原理	渦街
主要特點	氣體、蒸汽及液體的可靠流量測量；渦街流量計，溫度探頭及流量計算機集成于一體。通過IAPWS-IF97/ASME計算水的質量流量，而通過線性化方程計算其他液體的質量流量。
直徑	"DN15...300，1/2"...12"
測量誤差	典型值：體積流量的±0.75% ± 質量流量的1%
量程	0.16...2'360m3/h
壓力范圍	PN16...40，CL 150...300，JIS10...20K
過程溫度	-200...+400℃ (可達+450℃，申請中)
電子插件的防護	IP67 NEMA 4x
顯示/操作	兩行液晶顯示，按鍵操作，快速設定
輸出	4...20mA，脈沖，頻率，狀態，PFM
輸入	通過PROFIBUS PA、HART或基金會現場總線輸入壓力
通信	HART、PROFIBUS PA、基金會現場總線
防爆認證	ATEX、FM、CSA、TIIS、NEPSI/IEC（申請中）

蒸汽

測量原理	渦街
主要特點	氣體、蒸汽及液體的可靠流量測量；測量如飽和蒸汽的兩線制質量流量計；渦街流量計，溫度探頭及流量計算機集成于一體。測量的過熱蒸汽的質量流量及外部壓力可通過HART/PA/基金會現場總線讀取其數字值。
直徑	"DN15...300，1/2"...12"
測量誤差	體積流量的±1.0% ± 質量流量的1.7%...2.3% (飽和蒸汽)
量程	0.19...5'210m3/h
壓力范圍	PN16...40，CL 150...300，JIS10...20K
過程溫度	-200...+400℃ (可達+450℃，申請中)
電子插件的防護	IP67 NEMA 4x
顯示/操作	兩行液晶顯示，按鍵操作，快速設定
輸出	4...20mA，脈沖，頻率，狀態，PFM
輸入	對于過熱蒸汽，通過PROFIBUS PA、HART或基金會現場總線輸入壓力，通過HART輸入溫度
通信	HART、PROFIBUS PA、基金會現場總線
防爆認證	ATEX、FM、CSA、TIIS、NEPSI/IEC（申請中）
