E+H音叉物位計FTL20-012D

發布時間：2017-12-07 17:17
E+H音叉物位計/音叉開關FTL20 E+H音叉物位計/音叉開關FTL20常用于食品行業儲罐、攪拌器和管道中液體的限位測量，是一款限位開關，滿足各國高衛生標準要求。FTL20不受介質電導率、堆積
在線咨詢

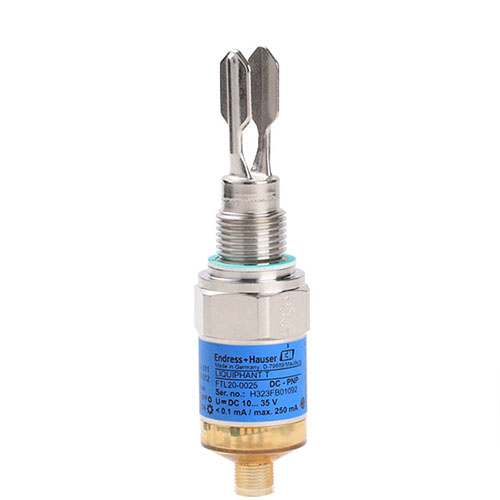

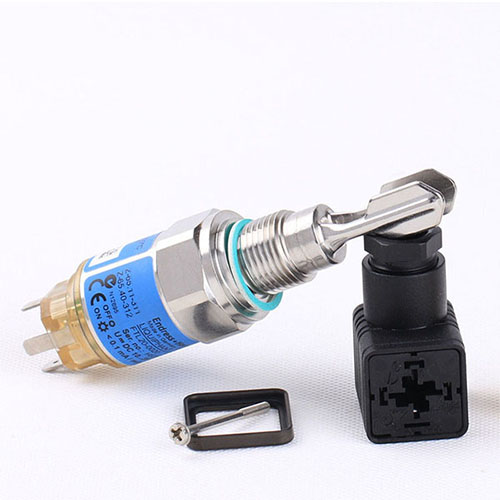

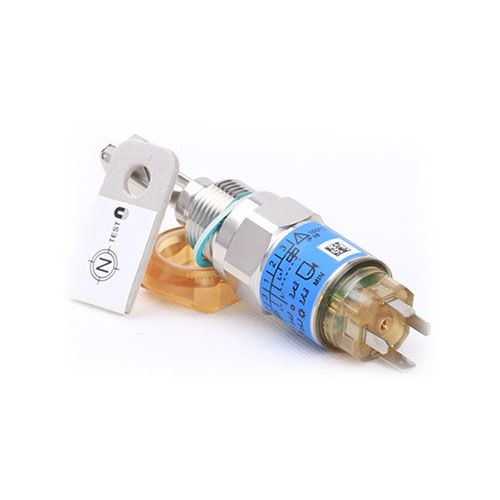

E+H音叉物位計/音叉開關FTL20
E+H音叉物位計/音叉開關FTL20常用于食品行業儲罐、攪拌器和管道中液體的限位測量，是一款限位開關，滿足各國高衛生標準要求。FTL20不受介質電導率、堆積、擾動、流動、氣泡的影響，是浮球開關、電導式電容式、光學傳感器的理想替代品。FTL20不適用于危險場合和介質溫度高于150℃的場合。

一、音叉物位計/音叉開關FTL20的應用
FTL20是一種液體限位開關，適用于儲罐、帶攪拌器罐及管道。它可以作為浮控開關的替代品，應用于堆積、擾動、液體流動及氣泡的場合。

二、音叉物位計/音叉開關FTL20的性能和優點
1、操作安全性、可靠性高，且適用范圍廣
2、外部的LED顯示可進行現場控制
3、緊湊的結構可安裝在難于安裝的地方
4、堅固的不朽鋼外殼（316L）
5、插頭連接便于維護
6、介質溫度可達150℃

三、音叉物位計 FTL20選型表
FTL20 - A B C D
A表示含義：認證；B表示含義：過程連接；C表示含義：開關輸出；D表示含義：應用、電纜入口
A-認證:

0	非防爆場合, WHG, 泄漏檢測
3	CSA General Purpose, CSA C US
9	特殊型,用戶自定義

B-過程連接:

0	螺紋 ISO228 G1/2, 316L
1	螺紋 ISO228 G3/4, 316L, 安裝 >焊座附件
6	螺紋 ISO228 G1, 316L
7	螺紋 ISO228 G1, 316L, 安裝 >焊座附件
2	螺紋 ANSI NPT1/2, 316L
3	螺紋 ANSI NPT3/4, 316L
4	螺紋 DIN2999 R1/2, 316L
5	螺紋 DIN2999 R3/4, 316L
9	特殊型,用戶自定義

C-開關輸出:

1	2-接線 19-253VAC
2	3-接線 PNP 10-35VDC
3	ASI Bus
9	特殊型,用戶自定義

D-應用、電纜入口

0	100℃; 插接頭 ISO4400 Pg11, IP65/67
4	100℃; 插接頭 ISO4400 NPT1/2, IP65
5	100℃; 插接頭 M12, IP67
6	100℃; 插接頭 QUICKON, IP65
B	150℃; 插接頭 ISO4400 Pg11, IP65/67
C	150℃; 插接頭 ISO4400 NPT1/2, IP65
D	150℃; 插接頭 M12, IP67
E	150℃; 插接頭 QUICKON, IP65
9	特殊型,用戶自定義

四、音叉物位計/音叉開關FTL20的功能與系統設計

1、測量原理
a.壓電晶體驅動下，F(xiàn)TL20的叉體以共振頻率振動。
b.叉體被液體覆蓋時，振動頻率發生改變。FTL20的電子插件監控共振頻率，判斷叉體處于自由振動 狀態，還是己被液體覆蓋。

2、測量系統
a.Liquiphant T FTL20 限位開關
b.可編程邏輯控制器(PLC)、微型接觸器、電磁閥或AS接口總線

五、音叉物位計/音叉開關FTL20性能參數

測量原理	液體音叉
特點/應用	緊湊型儀表，不受介質特性的影響，工廠自動化
電源/通信	19 ... 253V AC，10 ... 35V DC-PNP，ASI總線
環境溫度	-40...70℃；-25...70℃(ASi)
過程溫度	-40...150℃
過程壓力（絕壓）/最大過壓限定值	真空可達40 bar
介質的最小密度	0,7g/cm³，(0,4g/cm³ 可選)
主要接液部件	316L
過程連接	"G1/2A, G3/4A, G1A, NPT1/2", NPT3/4", R1/2", R3/4"
衛生型過程連接	焊接接頭的齊平安裝
傳感器長度	64mm
通信	AC, DC-PNP, ASi
證書/認證	CSA，WHG，GL Marine，軌道認證
替代產品	Product phase out planned, Successor FTL31

六、音叉物位計/音叉開關FTL20安裝指南

1、安裝方向
Liquiphant T FTL20可以安裝在容器或管道的任意位置上。泡沬對傳感器功能無影響。

2、連接電纜
AC/DC-PNP型，可達1000 m
AS接口型：符合IEC 62026-2標準
