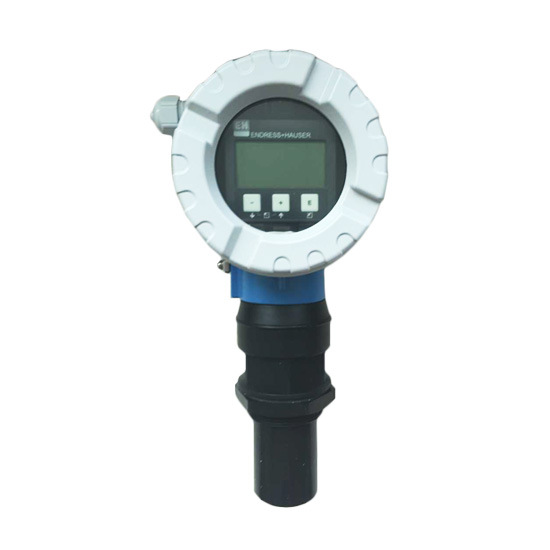

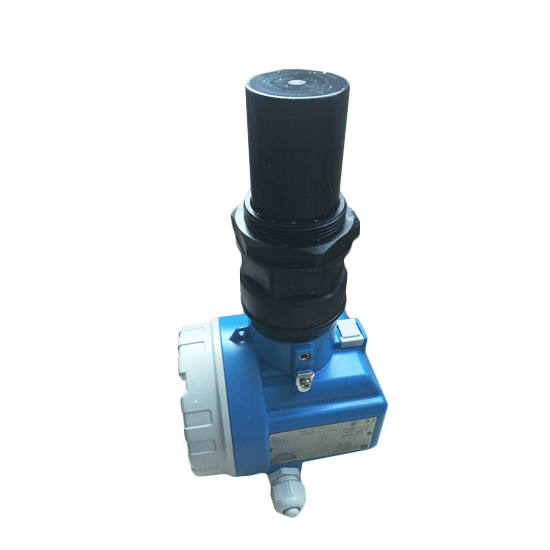

FMU41-ARB2A2超聲波液位計

發布時間：2020-09-09 21:49
超聲波測量行程時間原理 Prosonic FMU41 經濟型物位測量儀，適用于復雜工況下的液體和固體散料的物位測量，測量范圍可達5m。Prosonic FMU40適用于液體、漿料和固體塊料的非接觸物位測量
在線咨詢

超聲波測量
行程時間原理
Prosonic FMU41

經濟型物位測量儀，適用于復雜工況下的液體和固體散料的物位測量，測量范圍可達5m。Prosonic FMU40適用于液體、漿料和固體塊料的非接觸物位測量以及明渠或測量堰的流量測量。兩線制或四線制的一體化變送器可用于儲存罐、攪拌機、料倉和傳送帶等復雜工況?，F(xiàn)場包絡線顯示可用于簡單的儀表故障診斷。

FMU41-ARB2A2優勢
• 四行純文本顯示，菜單引導式現場操作，快速簡單地進行儀表調試，7種語言可選
• 現場包絡線顯示，完成簡單的儀表故障診斷
• 提供FieldCare操作軟件，用戶可以方便地對儀表進行遠程操作、故障診斷和測量點文件編制
• 適用于爆炸危險區域(氣體-Ex, 粉塵-Ex)
• 線性化功能（最多32點）可將測量值轉換成任意單位到的長度、體積或流量
• 內置溫度傳感器，自動校正受溫度影響的聲速
• 可選遠程顯示和操作（與變送器的最大安裝間距可達20m(66ft)）

FMU41-ARB2A2應用領域
適用于液體、漿料、淤泥和固體塊料的連續非接觸式物位測量；明渠和測量堰的流量測量；系統集成：HART(標準），4…20mA, PROFIBUS PA, FF基金會現場總線；最大測量范圍：液體：5m 固體：2m。其它測量范圍：FMU41: 液體8m，固體：3.5m；FMU42：液體：10m，固體：5m； FMU43: 液體：15m，固體：7m；FMU44: 液體20m，固體：10m

FMU41-ARB2A2特征和規格
液體

測量原理	超聲波物位儀
產品標題	一體化超聲波測量儀，低成本
最大測量誤差	低測量精度
測量范圍	無限制（量程：0,25…5m）
最大過程壓力	大氣壓
介質溫度范圍	-40 ... 80℃
防護等級	IP68
輸出	4...20mA(Hart)，PA，基金會現場總線
輸入	兩線制16-36V DC；四線制16-36V DC，90-253V AC 50/60Hz
數字式通信	PROFIBUS PA，基金會現場總線
危險區認證	ATEX、FM、CSA

連續料位測量

測量原理	超聲波物位儀
特點/應用	緊湊型超聲波變送器
電源/通信	兩/四線制 (HART), PROFIBUS PA, 基金會現場總線
測量精度	± 2 mm或量程1的± 0,2 %
環境溫度	-40…+80℃（176℉）
過程溫度	-40... 80℃
過程壓力（絕壓）/最大過壓限定值	0.7 bar ... 3 bar abs
主要接液部件	PVDF
過程連接	"G / NPT 1 1/2"
盲區距離	0.25 m
最大測量距離	2 m
通信	4 ... 20 mA HART，PROFIBUS PA，基金會現場總線
證書/認證	ATEX，F(xiàn)M，CSA
應用限制	請注意量程圖

連續液位測量

測量原理	超聲波物位儀
特點/應用	一體化超聲波變送器
電源/通信	兩/四線制 (HART), PROFIBUS PA, 基金會現場總線
測量精度	± 2 mm或設定量程的± 0.2 %
環境溫度	-40 ... 80℃（-40 ... 176℃）
過程溫度	-40…80℃（-40…176℃）
過程壓力（絕壓）/最大過壓限定值	0.7 bar ... 3 bar abs (10 psi ... 44 psi)
主要接液部件	PVDF
過程連接	"G / NPT 1 1/2"
盲區距離	0.25 m (0.8 ft)
最大測量距離	5 m (16 ft)
通信	4 ... 20 mA HART，PROFIBUS PA，基金會現場總線
證書/認證	ATEX，F(xiàn)M，CSA
應用限制	出現故障時，請檢查導波管；有厚泡沫層/大氣泡時，請使用更高等級的探頭測量；存在強粘附/冷凝時，請咨詢Endress+Hauser；注意量程范圍圖
