FLUKE測振儀F810

發布時間：2017-12-06 15:45

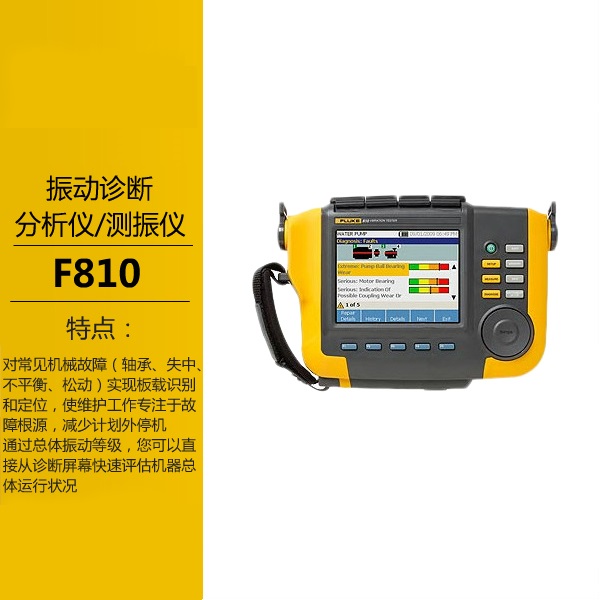

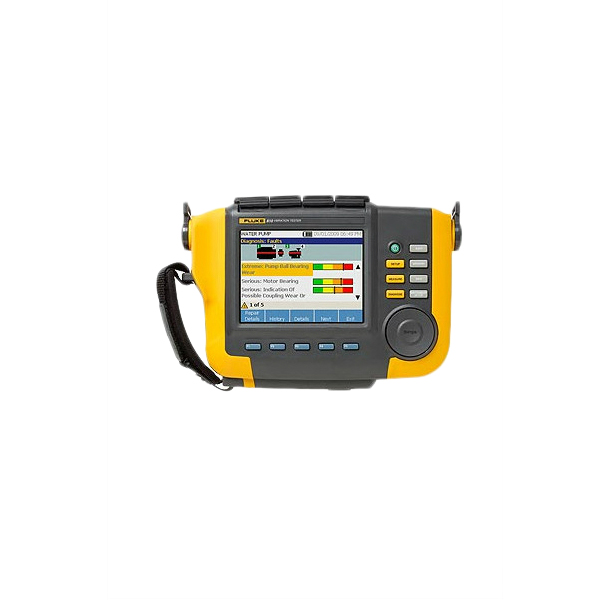

Fluke810測振儀 Fluke810測振儀是一款先進的診斷工具，利用全新的振動方法控制非計劃的停產，防止重復性問題、設置維修的優先順序，并對資源進行管理。
在線咨詢

Fluke810測振儀
Fluke810測振儀是一款先進的診斷工具，利用全新的振動方法控制非計劃的停產，防止重復性問題、設置維修的優先順序，并對資源進行管理。Fluke810一定程度上來來說可以取代測振專家。

Fluke810測振儀特點
    對常見機械故障（軸承、失中、不平衡、松動）實現板載識別和定位，使維護工作專注于故障根源，減少計劃外停機
    嚴重程度標尺具有四個嚴重性等級，幫助您確定維護工作的優先順序
    為技術人員提供正確的維修措施建議

Fluke810測振儀優勢
    診斷故障設備和理解故障根源
    在計劃性維護前、后檢查設備，以及確認維修效果
    調試新設備并確保正確安裝
    提供可量化的設備狀態依據，并推動維修或更換的投資
    制定優先順序并安排維修活動，更高效地工作

Fluke810測振儀技術參數

診斷技術參數
標準故障	不平衡、松動、不對中和軸承故障
振動診斷儀可以分析	電機、風機、鼓風機、皮帶和鏈傳動機構、變速箱、聯軸器、離心泵、活塞泵、滑片泵、旋槳泵、螺桿泵、螺紋/齒輪/凸輪旋轉泵、活塞式壓縮機、離心式壓縮機、螺旋式壓縮機、直驅設備、主軸
振動診斷儀/振動分析儀轉速范圍	200 rpm to 12000 rpm
詳細診斷內容	易懂的結論、故障嚴重性（輕微、中等、嚴重、極嚴重）、維修詳情、特征譜峰、頻譜

電氣技術參數

量程變換

自動

A/D 轉換器

4 通道，24 位

可用帶寬

2 Hz 至 20 kHz

抽樣

51.2 Hz

數字信號處理功能

自動配置的抗混疊濾波器、高通濾波器、抽樣、重疊、加窗、FFT 和平均

振動診斷儀采樣率

2.5 kHz 至 50 kHz

動態范圍

128 dB

信噪比

100 dB

FFT 分辨率

800 線

頻譜窗口

漢寧窗 (Hanning)

頻率單位

Hz, orders, cpm

幅值單位

in/s，mm/s，VdB（美國），VdB*（歐洲）

非易失性存儲器

SD 微型存儲卡，2 GB 內存 + 用戶擴展存儲槽（用于附加存儲）

一般技術參數

振動診斷儀尺寸（高 x 深 x 寬）

18.56 cm x 7.00 cm x 26.72 cm (7.30 in x 2.76 in x 10.52 in)

振動診斷儀重量（包括電池）

1.9 kg (4.2 lb)

顯示屏

¼ VGA, 320 × 240 Color (5.7 inch diagonal) TFT LCD with LED backlight

輸入/輸出連接

三軸傳感器連接: 4 針 M12 連接器
單軸傳感器連接: BNC 連接器
轉速計連接: 微型 DIN 6 針連接器
PC 連接: 微型 "B"USB (2.0) 連接器

振動診斷儀電池

電池類型: 鋰離子電池，14.8 V, 2.55 Ah
電池充電時間: 3 小時
電池放電時間: 8 小時（正常條件下）

交流適配器

輸入電壓: 100 Vac 至 240 Vac
輸入頻率: 50/60 Hz

操作系統

WinCE 6.0 Core

支持的語言

英語、法語、德語、意大利語、日語、葡萄牙語、簡體中文、西班牙語

保修期

3 年

環境參數

振動診斷儀工作溫度

0 °C 至 50 °C (32 °F 至 122 °F)

儲存溫度

-20 °C 至 60 °C (-4 °F 至 140 °F)

振動診斷儀工作濕度

10 % 至 95 % RH（無冷凝）

機構認證

CHINA RoHS, CSA, CE, C TICK, WEEE

電磁兼容性

EN 61326-1:2006，EN 61010:1:2001 第 2 版.

傳感器技術參數

傳感器類型

加速度計

靈敏度

100 mV/g (± 5 %, 25 °C)

加速度范圍

80 g 峰值

幅度非線性度

1 %

頻率響應

Z: 2 - 7,000 Hz ± 3dB
X, Y: 2 - 5,000 Hz ± 3dB

電源要求 (IEPE)

18 V dc 至 30 V dc, 2 mA 至 10 mA

偏置輸出電壓

12 V dc

接地

外殼接地

傳感元件設計

PZT 陶瓷/剪切式

外殼材料

316L 不銹鋼

安裝

10-32 內六角頭螺絲，2 極稀土磁體（48 磅拉力）

輸出連接器

4 針，M122

匹配

M12 - F4D

非易失性存儲器

TEDS 1451.4 兼容

振動限值

500 g 峰值k

沖擊限值

5000 g 峰值

電磁靈敏度，等效 g

100 μg/高斯

密封

氣密密封

溫度范圍

-50 °C 至 120 °C (-58 °F 至 248 °F) ± 7 %

保修期

一年

轉速計技術參數

尺寸（深x寬）

2.86 cm x 12.19 cm (1.125 in x 4.80 in)

重量

96 g (3.4 oz)，包括電纜

電源

由 810 振動診斷儀供電

檢測

Class 2 激光二極管

范圍

6.0 to 99,999 rpm

準確度

6.0 to 5999.9 rpm: ± 0.01 % 和 ± 1 字
5999.9 to 99999 rpm: ± 0.05 % 和 ± 1 字

分辨率

0.1 rpm

有效范圍

1 cm 至 100 cm (0.4 in 至 39.27 in)

響應時間

1 second (> 60 rpm)

控制

測量 on/off 透明按鈕

接口

6 針 Mini DIN

電纜長度

50 cm (19.586 in)

保修期

一年

轉速計附件

反光帶: 1.5 cm x 52.5 cm (0.59 in × 20.67 in)

Viewer PC 軟件

最低硬件要求

1 GB RAM

操作系統要求

Windows XP, Vista

三、產品配件

型號名稱

描述

FLUKE-810

振動診斷儀

振動診斷儀包括:
? 帶診斷功能的振動診斷儀
? 三軸加速度計、磁鐵安裝座、帶膠粘劑的安裝墊套件、加速度計快速斷開電纜
? 激光轉速計和儲存兜
? 帶電纜和適配器的智能型電池
? 背帶和可調手帶
? Viewer PC 軟件
? 微型 USB 至 USB 電纜
? 入門指南、帶圖示的快速參考指南、用戶手冊光盤
? 攜帶包
