FLUKE精密回路校準儀F709H

發布時間：2020-09-09 20:07
F709H精密回路校準儀(帶HART通訊/診斷功能) Fluke 709H mA 回路校準儀既能節省測量時間又能生成高質量結果。709H 帶有HART 通訊功能，并支持所選的一組HART 通用指令及普通應用指令。
在線咨詢

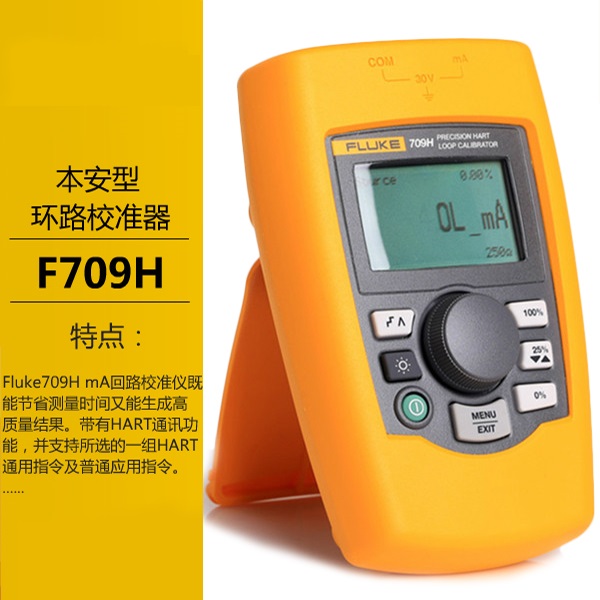

F709H精密回路校準儀(帶HART通訊/診斷功能)
Fluke 709H mA 回路校準儀既能節省測量時間又能生成高質量結果。709H 帶有 HART 通訊功能，并支持所選的一組 HART 通用指令及普通應用指令。這是 709H 與眾不同之處，它既是一款經濟、緊湊的回路校準儀，又是強大的 HART 通訊工具。
一、產品特點
Fluke 709H 校準儀設計有一個用戶友好型界面和一個 Quick-Set 旋轉編碼器旋鈕。該工具減少了電壓、電流的測量或輸出時間及回路的加電時間。保護性皮套特別適合技術人員手握，大型背光顯示屏易于閱讀，甚至能在黑暗、狹促的工作區域讀屏。 709H 校準儀的特點：

    業內上佳的 0.01% 讀數精度
    設計小巧耐用，依靠 6 節標準的 AAA 電池供電
    直觀的用戶界面，Quick-Set 旋鈕可快速設置，易于使用
    內置 HART 通訊用 250 ? 可選電阻器
    24 V 直流回路電源，帶有 mA 測量模式 (-25% ～ 125%)
    電流量程分辨率為 1 µA，電壓量程分辨率為 1 mV
    所有測量均采用簡單的雙線連接
    自動關機以延長電池壽命（關機時間最長可調至 30 分鐘）
    可變步進和斜坡時間（秒）
    可調跨度選擇（0 ～ 20 mA 或 4 ～ 20 mA）
    電子管測試（利用 % 鍵模擬所定義的 mA 值）

HART 特定性能包括：

    快速傳輸校準數據。 709H/Track 軟件/電纜能以 (.csv) 或 (.txt) 格式記錄您設備上所有 HART 變送器的參數。
    可將數據記錄在一個特定變送器上，便于排除故障。數據記錄工具具有 1 ～ 60 秒可選采集間隔，可記錄 9800 條記錄或 99 個單獨會話。每個數據樣本都含有 709H 測量值、全部四個過程變量及標準的狀態條件。

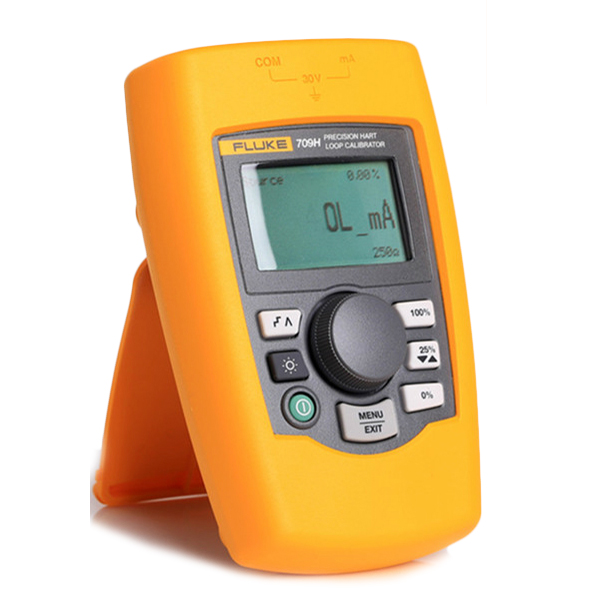

    Fluke 709H Precision HART Loop Calibrator with built-in 250 ohm resistor

在通訊模式中，用戶能夠讀取基本的裝置信息，執行診斷測試并微調大多數 HART 變送器的校準。在過去，該操作只能借助一個專用通訊器、一個高端多功能校準儀或一個配有 HART 調制解調器的筆記本電腦來完成。Fluke 709H 能讓幾乎任何的技術人員維修和支持 HART 裝置。

二、技術參數

詳細的技術指標
功能	mA 輸出、mA 模擬、mA 讀數、mA 讀數/回路電源及電壓讀數。
量程	電流 (0 ～ 24mA) 和電壓 (0 ～ 30VDC)
分辨率	電流量程分辨率為 1 µA，電壓量程分辨率為 1 mV
精度	所有量程均為 0.01% +/- 2 個計數 (@23° +/- 5°C)
工作溫度范圍	-10 °C 至 55 °C（14 °F 至 131°F）
濕度范圍	10 至 95%，非冷凝
穩定度	20 ppm × F.S./°C (-10°C ～ 18°C 和 28°C ～ 55°C）
顯示屏	128 x 64 像素，帶背光的 LCD 圖形顯示器，34" 高數字顯示
電源	6 節 AAA 堿性電池
電池壽命	通常為 40 小時
回路合規電壓	24VDC @ 20mA
過電壓保護	240 VAC
過載電流保護	28 mA DC
電磁兼容性 (EMC)	EN61326 附錄 A（便攜式儀器）
尺寸（長 x 寬 x 高）	15 cm x 9 cm x 3 cm (6 x 3.6 x 1.3)
重量	0.3 kg（9.5 盎司）
包括附件	NIST 可追溯校準證書，帶有數據、電池、測試引線及手冊
保修期	三年

三、產品配件

型號名稱	描述
Fluke 709H	帶有 HART 通訊/診斷功能的 Fluke 709H 精密回路校準儀包含： ? 一套 754-8016 鱷魚夾 ? 一套 75X-8014 可堆疊引線 ? TP220-4201 測試探頭 ? 多個 AC280-5001 SureGrip 鉤夾 ? 軟質包 ? 六節 AAA 型電池（已裝入） ? 產品手冊 CD-ROM ? 快速參考指南 ? 安全須知

HART 通訊

Fluke 709H 內置有一個通訊用 HART 調制解調器，用以執行下列指令：

    讀取消息
    讀取標簽、描述符、校準日期
    讀取傳感器 PV 信息
    讀取 PV 輸出信息
    讀取長標簽
    寫入 PV 范圍（上限和下限）
    進入/退出固定電流模式
    設定零點/偏移
    微調 DAC 零點
    微調 DAC 增益

Fluke 709H 還能存儲多達 20 個 HART 裝置的配置文件，以便通過 709H/Track 軟件進行上傳。配置信息可以存儲為 .csv 或 .txt 文件。從而能讓終端用戶為 HART 裝置記錄整個設備，無需花費數千美元購買設備資產管理軟件。
