Jenoptik科研型紅外熱成像儀HD1024

發布時間：2019-11-22 22:26
VarioCam?HD 1024輸出詳細的全輻射圖像，高達2048×1536像素空間分辨率，由Jenotik的分辨率增強技術實現。并提供50 mk netd的熱分辨率。操作在高達30赫茲的幀速率下，相機提供1024 x 768像素的
在線咨詢

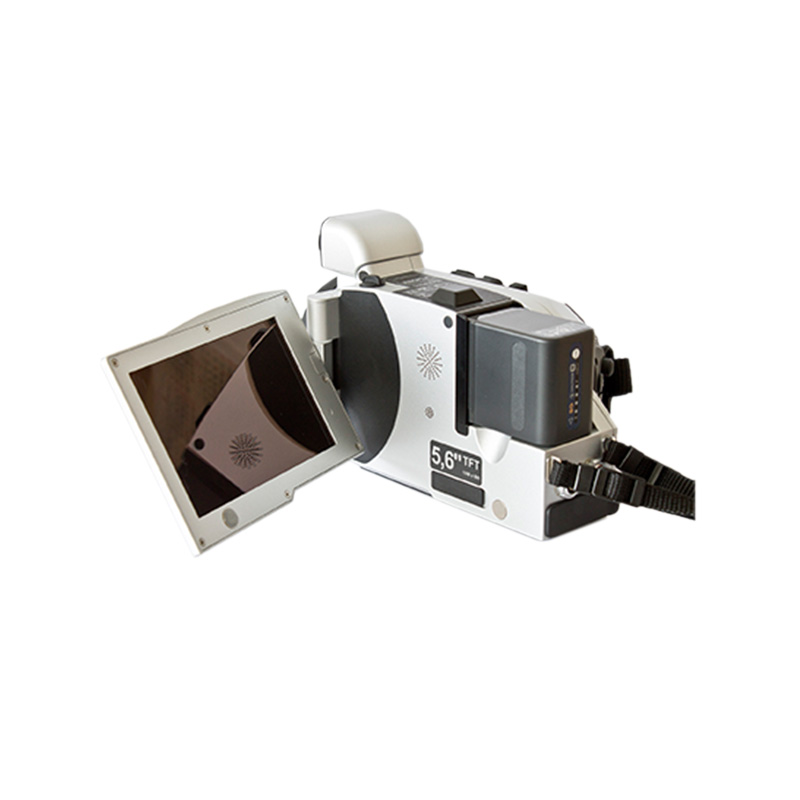

VarioCam®HD 1024 長波紅外紅外攝像機
高達2048×1536紅外像素分辨率的精密熱成像

德國制造的高清晰度紅外線：你可以依靠熱像儀的精度。
如果要求熱成像是你的任務，VarioCam®高清非制冷熱成像攝像機將成為你的可選解決方案。
VarioCam®HD 1024輸出詳細的全輻射圖像，高達2048×1536像素空間分辨率，由Jenotik的分辨率增強技術實現。并提供50 mk netd的熱分辨率。
操作在高達30赫茲的幀速率下，相機提供1024 x 768像素的實時圖像分辨率-適用于記錄輻射圖像系列和視頻。
VarioCam®HD是世界上一款熱成像相機內置激光測距儀，提供上佳溫度。
校正、自動對焦支持和精確的地理定位與內置GPS模塊連接。
圖像控制相機提供強大和超大1280×800像素5.6英寸TFT顯示屏和可傾斜取景器。
通用的工業級標準接口選項，包括無線和GigE視覺，允許輕松的遠程成像。
匹配各種熱成像應用，高質量的紅外光學器件可供選擇-當然，也在德國制造，由Jenotik制造。

應用：
•工業和科學研究與開發
•預測性和預防性維護
•建筑檢查

		VarioCAM® HD 1024 inspect				VarioCAM® HD 1024 research
探測器類型		非制冷微測輻射熱計（焦平面陣列）
圖像分辨率[像素]		1024 × 768		2048 × 1536 (RE mode)		1024 × 768
圖像速率（@最大圖像分辨率）		30HZ		30HZ		30HZ
子幀模式和幀速率（可選）		640 × 480 (60 fps) /384 × 288 (120 fps) /1024 × 96 (240 fps)
光譜范圍		7.5 µm 到 14 µm
溫度測量范圍		-40°C到+1200°C I高溫選項：最高2000°C
熱分辨率		≤ 50 mK
測量精度		± 1.5 K or ± 1.5 %
動態范圍		16位
激光測距儀		精度：±1.5 m m /范圍：70 m/波長：635 nm（紅色）/激光等級：2
對焦		激光測距儀支持自動對焦/被動自動對焦/電動手動對焦
顯示器		超大5.6英寸彩色TFT顯示屏\| 1280×800像素分辨率\|適合白天操作
取景器		可傾斜LCOS彩色取景器顯示屏800 x600像素分辨率
地理定位		內置GPS，用于地理參考
數碼攝像機		用于圖像和視頻錄制的高達800萬像素的CMOS彩色攝像機
音頻		用于圖像注釋的集成麥克風和揚聲器
圖像/視頻存儲		SDHC存儲卡
圖像傳輸接口		GigE-VISION I DVI-D I C-視頻I WLAN（可選）
攝像機控制接口		GigE Vision\| RS232\|觸發器\| USB 2.0\|模擬輸出\| WLAN i藍牙（可選）
電源		外部：12 Vdc到24 Vdc i電池：標準鋰離子攝像機電池
工作溫度		-25 °C 到+55 °C (operational)
儲存溫度		-40 °C到+70 °C
濕度		相對濕度10%到95%，不凝結
沖擊		工作時：25g，IEC 68-2-29
振動		操作：2g，IEC 68-2-6
防護等級		IP54
尺寸（帶標準1.0/30 mm透鏡）		210 mm × 125 mm × 155 mm [L × W × H]
重量（帶標準1.0/30 mm透鏡）		1.7 kg
測量功能（選擇）		多個測量點和ROI I I熱點\|冷點檢測\|等溫線\|剖面\|差異
自動功能（選擇）		焦距I圖像I級別I范圍I nuc I鏡頭識別I圖像優化I報警序列
校正功能		LDC™-基于激光測距儀的距離校正/發射率（手動或材料表）透射率/環境溫度/濕度（可選）
1)可用于測量和可視化的總范圍。使用四個離散敏感度等級。
可用透鏡和轉換器
IP54防卡口安裝	類型		f/焦距		高頻電壓×高頻電壓		最小焦距
	超廣角		1.0 / 7.5 mm		136° × 101°		200 mm
	廣角		1.0 / 15 mm		68° × 51°		500 mm
	標準		1.0 / 30 mm		32° × 25°		750 mm
	遠攝		1.0 / 60 mm		16° × 12°		2,000 mm
	超級遠攝		1.0 / 120 mm		8.1° × 6.2°		6,000 mm
	M 0.2×標準鏡頭的特寫鏡頭				IFOV: 81 µm		工作距離: 137 mm
	M 0.5×標準鏡頭的特寫鏡頭				IFOV: 32 µm		工作距離: 47 mm
	M 0.5×標準鏡頭的特寫鏡頭				IFOV: 35 µm		工作距離: 100 mm
