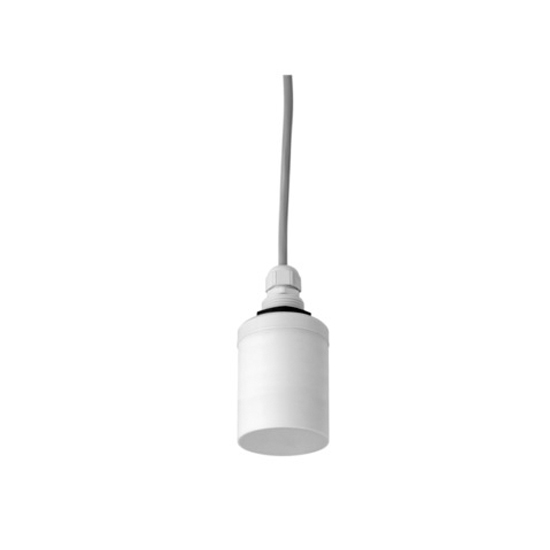

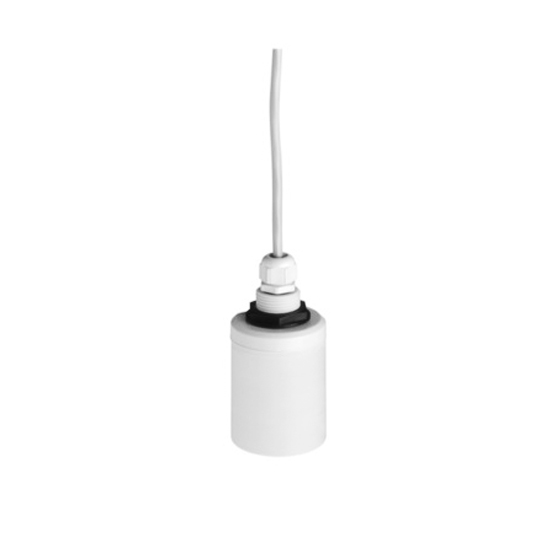

E+H超聲波液位計探頭FDU91-RG2AA

發布時間：2021-02-28 19:05
E+H超聲波物位計探頭FDU91-RG2AAFDU91超聲波傳感器適用于液體、漿料、淤泥、粉末和固體塊料的連續性、非接觸式物位測量，免維護，也可用于明渠和測量堰的流量測量。用于物位測量和流量測量
在線咨詢

超聲波測量行程時間原理Prosonic FDU91
E+H超聲波物位計探頭FDU91-RG2AAFDU91超聲波傳感器適用于液體、漿料、淤泥、粉末和固體塊料的連續性、非接觸式物位測量，免維護，也可用于明渠和測量堰的流量測量。用于物位測量和流量測量的超聲波傳感器，可連接物位變送器FMU9x（測量范圍可達10m）。測量值不受介電常數、密度或濕度的影響，傳感器的自我清潔功能可消除介質黏附對測量的影響。適用于爆炸危險區域；最大測量范圍: 液體10m(33ft）, 固體 5m（16ft)

E+H超聲波物位計探頭FDU91-RG2AA優勢
• 內置溫度傳感器用于行程時間校準。即使溫度發生變化，也能進行精確測量
• 密封焊接的PVDF傳感器，用于高級別的抗腐蝕性測量場合
• 適合在惡劣的氣候條件下使用，傳感器和變送器可分開安裝，最大安裝間距300m
• 傳感器自我清潔功能，可減少黏附形成
• 內置自動傳感器檢測，連接物位變送器FMU90 /FMU95，調試便捷
• 防護等級IP68
• 傳感器帶加熱功能（可選），防止結冰，確保測量值可靠

E+H超聲波物位計探頭FDU91-RG2AA應用領域
適用于液體、漿料、淤泥、粉末和固體塊料的連續性、非接觸物位測量；明渠和測量堰的流量測量。最大測量范圍: 液體：10m, 固體：5m；適用于爆炸危險區域；其它測量范圍：FDU92: 液體20m，固體：10m；FDU93：液體：25m，固體：15m； FDU95: 固體：45m；FDU96: 固體：70m

E+H超聲波物位計探頭FDU91-RG2AA特征和規格
液體

測量原理	超聲波物位儀
產品標題	帶現場外殼或置頂盤裝外殼的分離型變送器，水/污水明渠流量測量的經濟解決方案
最大測量誤差	測量精度，量程：± 2mm + 量程的0.17%，量程：1mm
測量范圍	無限制 (最大量程可達10m)
最大過程壓力	大氣壓
介質溫度范圍	-40...80℃
防護等級	IP68
顯示/操作	變送器
輸出	變送器：4...20mA HART，可選：4...20mA 第二輸出
輸入	變送器
數字式通信	Profibus DP，HART
危險區認證	ATEX、FM、CSA

連續料位測量

測量原理	超聲波物位儀
特點/應用	帶現場外殼或置頂盤裝外殼的分離型變送器，用于柜裝儀表，探頭和變送器間的距離可達300m
電源/通信	四線制 (HART, Profibus DP)
測量精度	±2mm + 量程的 0.17%
環境溫度	-40…+80℃
過程溫度	-40…+176℃
過程壓力（絕壓）/最大過壓限定值	0.7 bar ... 4 bar abs
主要接液部件	PVDF (全絕緣IP68 / NEMA 6P)
過程連接	"G / NPT 1"
盲區距離	0.3 m
最大測量距離	5 m
通信	4 ... 20 mA HART、Profibus DP變送器
證書/認證	ATEX、FM、CSA
選項	4...20mA第二輸出
組件	FMU90變送器

連續液位測量

測量原理	超聲波物位儀
特點/應用	帶現場外殼或置頂盤裝外殼的分離型變送器，用于柜裝儀表，探頭和變送器間的距離可達300m
電源/通信	四線制 (HART, Profibus DP)
測量精度	±2mm + 量程的 0.17%
環境溫度	-40…+80℃(-40…+176℃)
過程溫度	-40…+80℃(-40…+176℃)
過程壓力（絕壓）/最大過壓限定值	0.7 bar ... 4 bar abs (10 psi ... 58 psi)
主要接液部件	PVDF (全絕緣焊接 IP68 / NEMA6P)
過程連接	"G / NPT 1"
盲區距離	0.3 m (1 ft)
最大測量距離	10 m (33 ft)
通信	4 ... 20 mA HART、Profibus DP變送器
證書/認證	ATEX、FM、CSA
選項	4...20mA第二輸出
組件	FMU90變送器
應用限制	"安裝短管的尺寸最小為DN80 / 3"；如有問題，請先檢查導波管；如有厚泡沫層或大氣泡生成時，請選用精度更高的探頭測量；如有強粘附或冷凝現象時，請咨詢Endress+Hauser；注意探頭的量程范圍圖"
