FMU90-R11CA111AA3A超聲波液位變送器

發布時間：2020-09-09 21:36

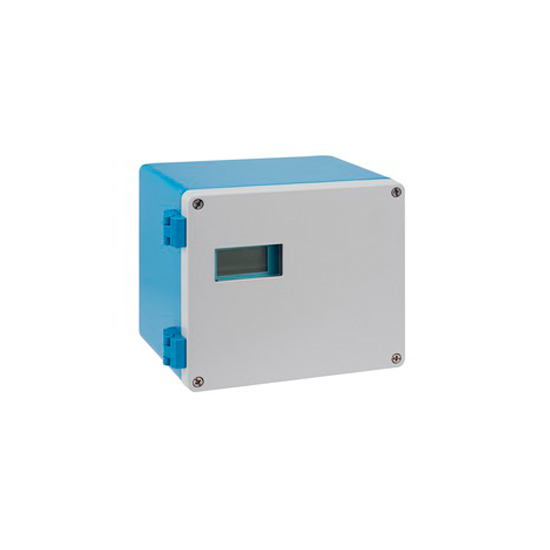

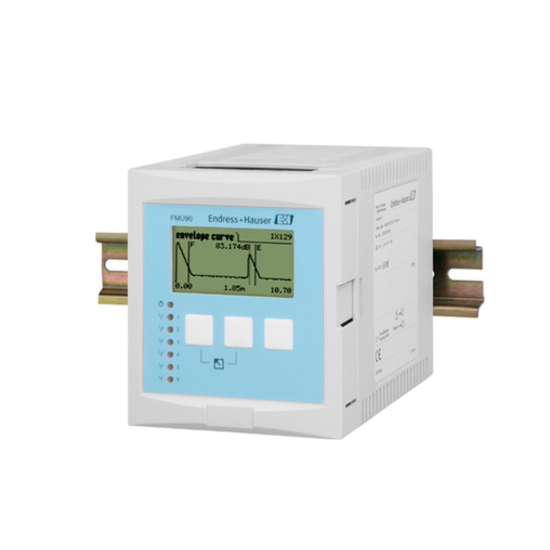

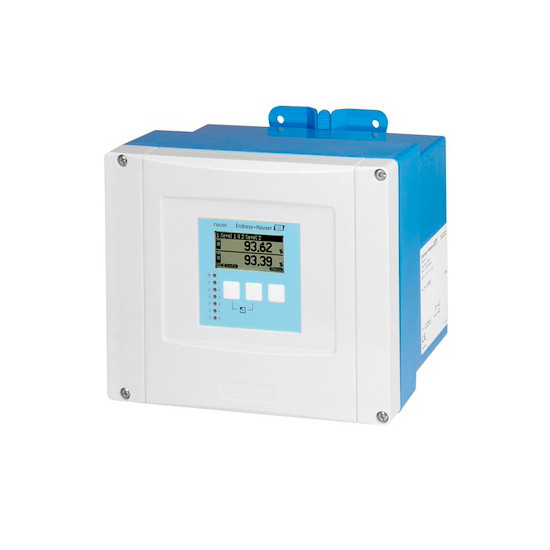

超聲波測量行程時間原理 Prosonic FMU90 E+H超聲波液位變送器FMU90-R11CA111AA3A可現場安裝或?qū)к壈惭b，最多可連接2臺傳感器-FDU90/91/92/93/95，適用于液體、漿料、淤泥、粉末和和固體塊料
在線咨詢

超聲波測量
行程時間原理
Prosonic FMU90

E+H超聲波液位變送器FMU90-R11CA111AA3A可現場安裝或?qū)к壈惭b，最多可連接2臺傳感器-FDU90/91/92/93/95，適用于液體、漿料、淤泥、粉末和和固體塊料的連續性、非接觸物位測量。也可用于明渠和堰的流量測量，只需一臺傳感器可同時測量雨水溢流池的液位和流量。
E+H超聲波液位變送器FMU90-R11CA111AA3A優勢
• 六行純文本顯示的簡單菜單引導式現場操作，15種語言可選
• 現場包絡線顯示，完成簡單的儀表故障診斷
• 提供FieldCare操作軟件，用戶可以方便地對儀表進行遠程操作、故障診斷和測量點文件編制
• 通過內置或外部溫度傳感器，實現行程時間校準
• 線性化功能（最多32點）可將測量值轉換成任意單位到的長度、體積或流量
• 基于內置的流量曲線，在線計算引水渠/測量堰流量
• FDU9x傳感器自動識別功能
E+H超聲波液位變送器FMU90-R11CA111AA3A應用領域
物位測量：配備1至2臺傳感器，用于液體和固體塊料的物位測量；測量范圍可達45m; 限位檢測；泵控制系統；靶式控制系統；可選：額外泵控制功能；計算：均值，差值，總值；流量測量：配備1至2臺傳感器，用于明渠和測量堰的流量測量；回水流量測量或淤泥監測；最多3臺累計器和3臺計數器；計數器或時間脈沖輸出用于外部控制單元
E+H超聲波液位變送器FMU90-R11CA111AA3A特征和規格
液體

測量原理	超聲波物位儀
產品標題	帶現場外殼或置頂盤裝外殼的分離型變送器，用于柜裝儀表，最多可連接6個趨勢報警繼電器，流量脈沖輸出/滯水控制/淤泥報警，單通道或雙通道型
傳感器特點	典型渠流量測量預編程流量曲線
防護等級	IP66 (現場外殼)，IP20 (盤裝外殼)
顯示/操作	6行圖文背光顯示，特定國家菜單，包絡線現場顯示診斷
輸出	4...20mA HART，可選4...20 mA第二輸出 (e.g. for 2 times flow measurement 1 relay (standard) Optional: 3 or 6 relays
輸入	≥2個FDU9x探頭
數字式通信	HART、Profibus DP
危險區認證	FMU allowed to operate FDU9x in Ex-zone

連續料位測量

測量原理	超聲波物位儀
特點/應用	帶現場外殼或置頂盤裝外殼的分離型變送器，用于柜裝儀表，最多可連接6個趨勢報警繼電器，單通道或雙通道型
特點	防護等級：IP 66 / NEMA 4x，自動識別FDU9x系列探頭
電源/通信	90 ... 253 VAC，10.5 ... 32 VDC，HART，Profibus DP
測量精度	+/- 2mm + 0.17% of measured distance
環境溫度	-40…+60℃
通信	4 ... 20 mA HART、Profibus DP
證書/認證	CSA GP
選項	6行圖文背光顯示，特定國家菜單，包絡線現場顯示診斷
組件	FDU9x探頭

連續液位測量

測量原理	超聲波物位儀
特點/應用	帶現場外殼或置頂盤裝外殼的分離型變送器，用于柜裝儀表，探頭和變送器間的距離可達300m
特點	防護等級：IP 66/NEMA 4x，自動識別FDU9x系列探頭，明渠或測量堰的流量測量及泵控制（可選）
電源/通信	90 ... 253 VAC，10.5 ... 32 VDC，HART，Profibus DP
測量精度	±2mm + 量程的 0.17%
環境溫度	-40…+60℃(-40…+140℃)
通信	4 ... 20 mA HART、Profibus DP
證書/認證	CSA GP
選項	6行圖文背光顯示，特定國家菜單，包絡線現場顯示診斷
組件	FDU9x系列探頭
