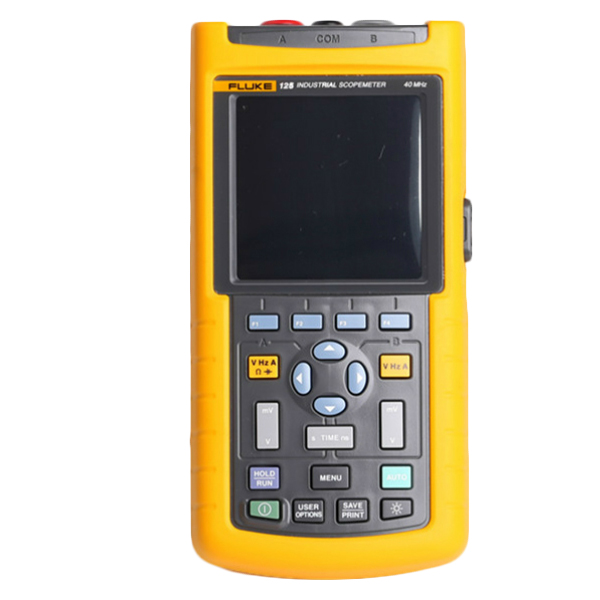

FLUKE示波器F125/007

發布時間：2017-12-13 09:39
福祿克Fluke 125/007示波器擁有Fluke 120 系列示波表的全部功能，同時還包括工業總線運行狀況測試功能和高級電源測量功能。
在線咨詢

福祿克Fluke 125/007示波器擁有Fluke 120 系列示波表的全部功能，同時還包括工業總線運行狀況測試功能和高級電源測量功能。

Fluke 120 系列示波表精巧緊湊，結實耐用，是工業故障處理和安裝應用場合的理想解決方案。Fluke 125 系列工業萬用示波表是在Fluke 120 系列示波表基礎上發展而來的，擁有Fluke 124 系列示波表的全部功能，同時還能測量和分析常見工業總線上的信號質量。

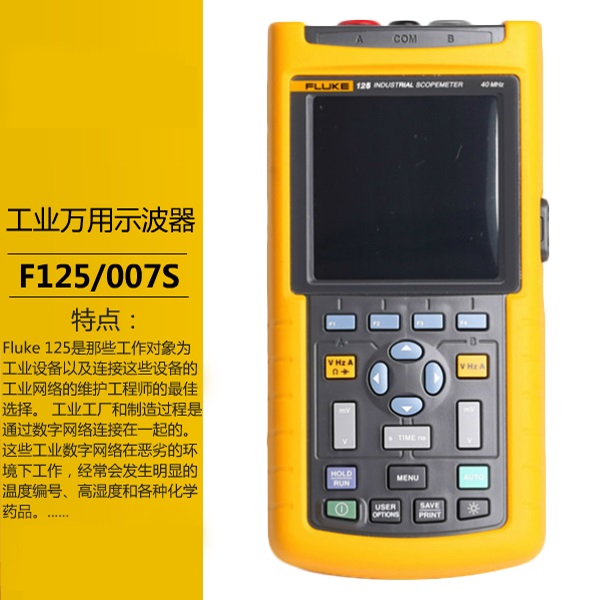

福祿克Fluke 125/007示波器的特點：
Fluke 125 是在Fluke 124 基礎上發展而來的，擁有后者的全部功能和特性。更重要的是，總線運行狀態模式允許用戶分析工業總線和網絡中的信號質量，并比較所測得的信號是否符合標準信號要求。
本部分專門介紹Fluke 125 系列工業萬用示波表的總線運行狀況測試功能。
對于需要維修工業機器以及與機器相連的工業網絡的維修工程師而言，F(xiàn)luke 125 是一款不可多得的示波表。 Fluke 125 不但擁有 Fluke 124 的所有功能，而且還提供了下列功能:
總線運行狀況模式可以測量工業總線和網絡（如 CAN 總線、總線、RS-232 等）中的電氣信號，并明確地指示信號是“良好、“微弱還是“很差。 Fluke 125 可在電氣信號通過網絡傳輸時驗證電氣信號的質量。它檢查信號的電平和速度、傳輸時間以及失真，然后與相應的標準值進行比較，從而幫助用戶找出錯誤，如不正確的電纜連接和端接器等。它能幫助用戶找出錯誤的根源，以防通信中斷。支持所有常見的工業網絡類型！

此外，F(xiàn)luke 125 還可以為單相系統、平衡式三相系統、諧波模式等提供高級電源測量。

福祿克Fluke 125/007示波器的技術參數

技術指標

帶寬

40 MHz

采樣率:

	2.5 GS/s 重復采樣
	25 MS/s 單次采樣

額外的電源測量功能（僅限 Fluke 125）

測量類型:

•	瓦特，
•	VA，
•	VAR，
•	功率系數 (PF)

電源配置:

單相或平衡式三相（三角形配置）主電源

電壓測量

通道 A；使用 STL120、電壓探針或直接輸入

最高安全工作電壓

通道 B；使用 i400s（隨附）或其它兼容電流鉗表

電流鉗表或分流靈敏度:

0.1 / 1 / 10 / 100 / 1000 mV/A, 10 mV/mA 和 400 mV/A

諧波模式（僅限 Fluke 125）
	將波形信息轉換成諧波顯示（使用 FFT 處理），其中顯示第 1 個（最多至第 33 個）諧波的相對振幅
分析波形:	自動生成電壓波形（通道 A）、電流波形（通道 B）或功率（通道 A x 通道 B）。
諧波頻率范圍:	DC 可達第 33 個諧波（基本型最高 60 Hz）； DC 可達第 24 個諧波（基本型最高 400 Hz）。
顯示	圖形顯示第 1 個（最多至第 33 個）諧波和 DC；相對于基本型的振幅以 % 為單位進行顯示
測量:	各個諧波的相對振幅； THD，單位: %r 或 %f。
