FLUKE示波器F123/007

發布時間：2017-12-13 09:42
福祿克Fluke123/007工業萬用示波器緊湊的福祿克Fluke123/007工業萬用示波器是工業領域故障檢測和安裝應用的良好方案。
在線咨詢

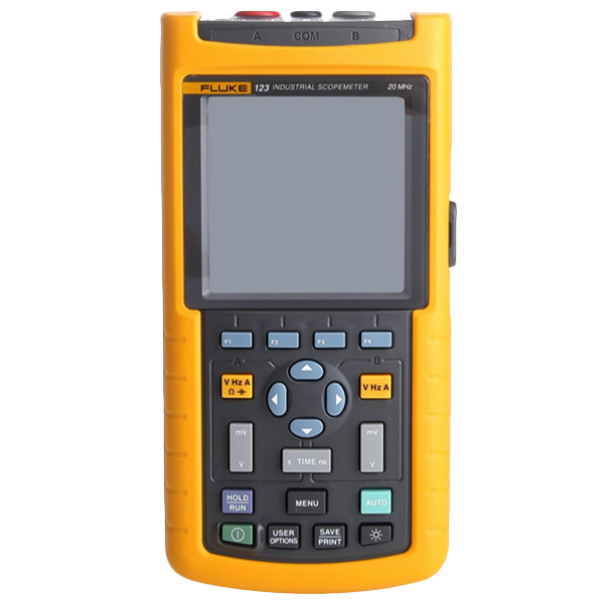

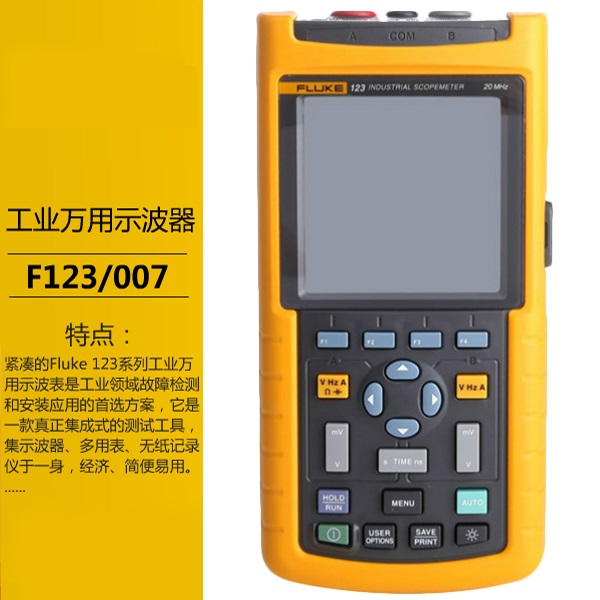

福祿克Fluke123/007工業萬用示波器
緊湊的福祿克Fluke123/007工業萬用示波器是工業領域故障檢測和安裝應用的良好方案，它是一款真正集成式的測試工具，集示波器、多用表、無紙記錄儀于一身，經濟、簡便易用。利用Fluke 123/007工業萬用示波表，可以快速地診斷機器、設備、控制和電力系統的故障。
福祿克Fluke123/007工業萬用示波器產品特點
ScopeMeter® 120 Series :象1-2-3一樣簡單
    雙輸入 40 MHz 或 20 MHz 數字示波器
    兩個 5,000 計數的真有效值數字多用表
    自動測量
    雙輸入 TrendPlot™ 記錄儀
    即觸即測 (Connect-and-View™) 觸發功能免去了手工操作的麻煩
    屏蔽測試線可用于示波器、電阻和通斷測量
    采用光隔離接口進行 PC 連接
    堅固耐用的小型便攜包

福祿克Fluke123/007工業萬用示波器技術參數

技術指標

示波器帶寬

Fluke 125:	40 MHz
Fluke 124:	40 MHz
Fluke 123:	20 MHz

雙輸入真有效值多用表

	直流電壓、交流電壓、直流電壓＋交流電壓、歐姆、通斷、二極管測試
	電流、 °C、°F、電容、dBV、dBM、波峰因數、保持和歸零

趨勢繪圖記錄

Fluke 125/124:

?T、1/?T、V、?V、上升和下降時間

光標

	自動垂直比例和時間比例
	顯示實際值、最小、最大和平均值讀數

實時采樣率

25 MS/s

等效采樣率

最多 2.5 GS/s (125, 124) 或 1.25 GS/s (123)。

輸入和數字轉換器

時基范圍

Fluke 125/124:	20 ns - 1 min/div
Fluke 123:	10 ns - 1 min/div

輸入靈敏度

5 mV - 500 V/div

觸發類型

即觸即測（Connect-and-View™）、正常、單次、沿觸、視頻觸發、外部觸發

毛刺捕獲

40 ns

示波測量

自動測量: 26（所有儀表）另外，F(xiàn)luke 125 還可測量單相和平衡式三相（三角形）電源系統的功率 (W)、VA、VAR 和功率系數 (PF)。

諧波模式

Fluke 125 可以分析電源信號的諧波內容。參見下文了解詳情。

最大記錄長度

512 點最小/最大值每通道

存儲

Fluke 125/124:	20 個屏幕和設置
Fluke 123:	10 個屏幕和設置

額外的電源測量功能（僅限 Fluke 125）

測量類型:

•	瓦特，
•	VA，
•	VAR，
•	功率系數 (PF)

電源配置:

單相或平衡式三相（三角形配置）主電源

電壓測量

通道 A；使用 STL120、電壓探針或直接輸入

最高安全工作電壓

通道 B；使用 i400s（隨附）或其它兼容電流鉗表

電流鉗表或分流靈敏度:

0.1 / 1 / 10 / 100 / 1000 mV/A, 10 mV/mA 和 400 mV/A。

諧波模式（僅限 Fluke 125）
	將波形信息轉換成諧波顯示（使用 FFT 處理），其中顯示第 1 個（最多至第 33 個）諧波的相對振幅
分析波形:	自動生成電壓波形（通道 A）、電流波形（通道 B）或功率（通道 A x 通道 B）。
諧波頻率范圍:	DC 可達第 33 個諧波（基本型最高 60 Hz）； DC 可達第 24 個諧波（基本型最高 400 Hz）。
顯示	圖形顯示第 1 個（最多至第 33 個）諧波和 DC；相對于基本型的振幅以 % 為單位進行顯示
測量:	各個諧波的相對振幅； THD，單位: %r 或 %f。

環境參數:
工作溫度	0 ºC 至 50 ºC
儲存溫度	-20 °C 至 +60 °C
運行海拔高度	3,000 m

安全技術參數
電氣安全	600V CAT III (EN61010-1)

機械和一般參數
尺寸	232 x 115 x 50 mm
重量	1.2 kg
保修期	3 年部件和人力(附件為一年)
電池壽命	7小時，鎳氫電池
RS-232/USB 接口	通過可選的PM9080/OC4USB打印機或PC接口光隔離

在當今日益復雜的系統中，單一的儀表測量根本無法提供足夠的細節來確定問題的根源。導致機器停止的信號異常、丟失和干擾問題最好通過示波器顯示出來。福祿克Fluke123/007工業萬用示波器能夠滿足當今一邊進行測量、一邊觀看波形的需求。獨特的即觸即測 (Connect-and-View™) 觸發功能可以自動顯示幾乎所有信號的穩定波形。
