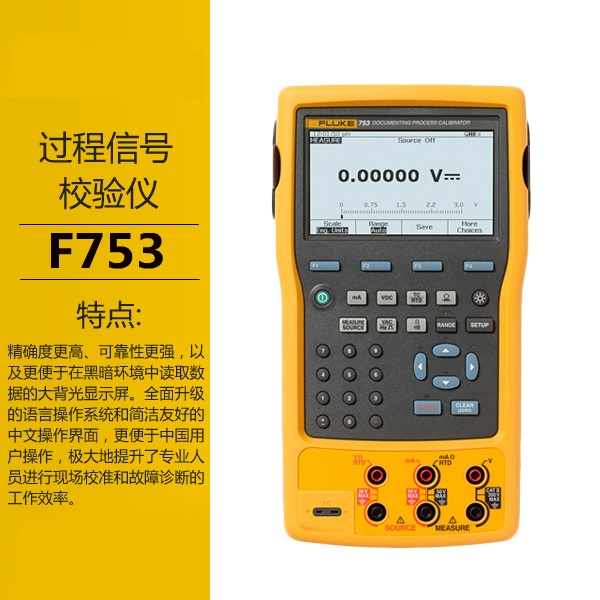

FLUKE過程信號校驗儀F753

發布時間：2020-09-09 21:23
F753EL多功能校準儀|過程信號校驗儀一、F753EL多功能校準儀產品概述使用福祿克7533L多功能校準器，準確完成工作！
在線咨詢

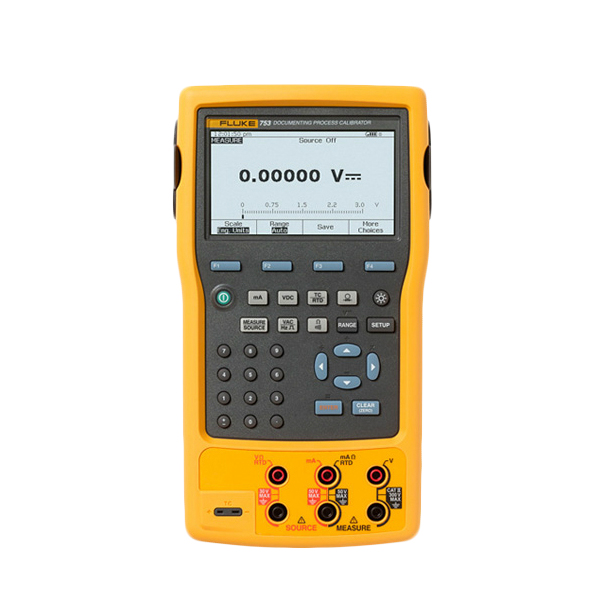

F753EL多功能校準儀|過程信號校驗儀
一、F753EL多功能校準儀產品概述使用福祿克7533L多功能校準器，準確完成工作！Fluke 753EL 多功能校準儀中的功能可以滿足您的全部所需，743B 和其他電流信號發生器系列產品也將會不斷推陳出新！

Fluke 753EL 多功能校準儀可以當做多個工具使用 - 利用該工具強大的手持設備，可以輸出、模擬和測量壓力、溫度和電信號。改進的全新圖形屏幕、使用壽命更長的鋰離子電池、USB 端口以及軟件包中新增的附件定會博取您的厚愛。

全面升級的語言操作系統和簡潔友好的中文操作界面，更便于中國用戶操作，極大地提升了專業人員進行現場校準和故障診斷的工作效率。對于記錄功能，F(xiàn)luke 753EL 電流信號發生器可自動執行校準程序并捕獲數據。當然，它還符合 ISO 9000、FDA、EPA 和OSHA 法規等多項嚴格標準。Fluke 753EL 記錄過程校準器：更智能。更快捷。
二、F753EL過程信號校驗儀產品特點1、更智能。更快捷。新環境拍照苛刻環境下更易使用。
753EL 過程信號校驗儀是一款強大的多功能記錄過程校準器，使用該校準器，您可以下載用軟件創建的程序、列表和說明，或者上傳數據進行打印、歸檔和分析。753EL 電流信號發生器還特別內置了功能強大的 HART® 接口，您現在通過單獨的通信器執行的所有日常任務幾乎都可以使用該接口來完成。

-全面升級的語言操作系統和簡潔友好的中文操作界面，更便于中國用戶操作，極大地提升了專業人員進行現場校準和故障診斷的工作效率。
-測量電壓、mA、RTD、熱電偶、頻率和電阻，可測試傳感器、變送器及其他儀器
-輸出/模擬電壓、mA、熱電偶、RTD、頻率、電阻及壓力，可校準變送器
-測試期間利用環路電源為變送器供電，同時測量 mA
-利用 29 種 Fluke 壓力模塊之一測量/輸出壓力
-創建和運行自動化 as-found/as-left 程序，滿足質量體系或規范記錄和存檔結果
-下載的程序和校準結果保存長達一整周。
-功能豐富，如自動步進、自定義單位、測試期間用戶輸入值、單點和兩點開關測試、平方根DP流量測試、可編程測量延遲，等
-使用簡單
-3 年質保
-明亮的白光雙顯示屏。同時讀取輸出參數和測量參數。
-多語言界面
-鎳氫充電電池，連續使用 10 小時。內置氣壓計。
-處理快速脈沖式 RTD 變送器和 PLC，脈沖時間最短為 1 ms。
-隨附 DPC/Track 試用軟件。
-兼容許多資產管理軟件包。

2、壓力模塊
Fluke753EL多功能校準儀幾乎涵蓋所有壓力應用，包括表壓、壓差、雙壓力 (復合壓力)、絕對壓力和真空壓力。
-在校準器設置中有 10 種不同的壓力單位，用您指定的其中一種顯示壓力讀數。
-堅固的聚氨脂壓鑄外殼保護模塊，可承受惡劣的環境和條件。
-采用內部溫度補償，范圍從 0º C 至 50º C，準確度更高。
-包括 NIST 可溯源校準證書。模塊可以本地校準，有助于控制成本。

一組 29 個可選壓力模塊提供壓力校準和測量功能?？商峁?nbsp;28 個模塊，基本準確度技術指標達 0.05%。量程從 0 — 1 英寸水 (0 — 0.25kPa) 開始，直至 0 — 10,000 psi (0 — 70,000 kPa)。關于壓力模塊的其他信息，請參見壓力模塊首頁。

3、自動化程序：可以為線性變送器、DP 流量變送器及單點和兩點限值開關，快速設置功能強大的自動化校準程序。只需選擇相應的測量和/或輸出功能及填寫程序模板。750EL 系列包辦其余一切。它快速執行測試、計算誤差和顯示最終結果，突出顯示超出容差的點位。.

4、自定義單位：可將一個單位映射至另一個單位，比如 mV 映射至 ºC 或 ºF。允許使用帶 Fluke 80T-IR 溫度探頭等毫伏輸出附件的 Fluke 750EL 系列，還允許使用百萬分之幾或每分鐘轉速等非支持的單位存檔測試。

5、用戶輸入的值：技術人員能夠記錄由儀表或讀出專用設備等其他設備輸出和/或測量的校準結果。

6、限值開關校準：程序能夠快速地自動校準電壓、電流、溫度和壓力的單點和兩點限值開關。

7、差壓流量儀器校準：程序使用平方根功能直接校準 DP 流量儀器。

8、多功能：校準溫度、壓力、電壓、電流、電阻和頻率。校準器即能測量又可輸出，只需使用一臺堅固耐用的工具，即可排障和校準。

9、功能強大，又簡單易用：簡單易學的菜單驅動型顯示屏引導您完成任何任務。幾分鐘之內即可開始，而非數日。利用可編程的校準程序，能夠創建和運行自動化的 as-found/as-left 程序，以確保校準快速、一致。

10、記錄和存檔結果：為支持 ISO-9000 或規范標準，F(xiàn)luke 753EL 能夠捕獲校準結果，現場無需攜帶紙和筆。通過 RS-232 接口，可以將結果傳輸至 PC，這樣省去了在辦公室手動抄寫。

11、真正的手持操作：非常小巧，方便放入工具袋以及在狹窄空間使用。可充電鋰電池組，足以支持全天工作。

12、堅固、可靠：依靠福祿克的堅固設計，在嚴酷環境下實現高準確度和可靠性。聚氨酯外膜成型外殼，可承受工業環境下的粗獷使用。

13、明亮的白光顯示屏：在任何照明條件下均可讀取結果。三種背光照明設置。

14、軟鍵：可一鍵式操作任務列表、自動化程序、縮放、最小/最大值、步進和斜線上升及查看內存等增強型功能。

15、三種工作模式：測量、輸出或同時測量/輸出，技術人員只需一件工具即可診斷、校準或維護儀器。

16、多語言界面：顯示說明的語言包括：英語、法語、德語、西班牙語和意大利語。

17、內置代數計算器：利用四個函數外加平方根，存儲、調用和執行設置儀器或現場評估數據所需要的計算?？捎糜趯⑤敵龉δ茉O(shè)置為計算值。無需攜帶筆和紙，更無需另外攜帶計算器。

18、可編程測量延遲：內部自動化程序允許校準儀器緩慢響應。

三、F753EL過程校驗儀技術參數一覽

電流信號發生器測量精確度
直流電壓			1 年		2 年
	100.000 mV		0.02%+0.005 mV		0.03%+0.005 mV
	3.00000 V		0.02%+0.00005 V		0.03%+0.00005 V
	30.0000 V		0.02%+0.0005 V		0.03%+0.0005 V
	300.00 V		0.05%+0.05 V		0.07%+0.05 V
直流電壓	系列 40 至 500 Hz	號決議		1 年		2年
	3.000 V	0.001 V		0.5%+0.002 V		1.0%+0.004 V
	30.00 V	0.01 V		0.5%+0.02 V		1.0%+0.04 V
	300.0 V	0.1 V		0.5%+0.2 V		1.0%+0.2 V
直流電壓			1 年		2 年
	30.000 mA		0.01% + 5 uA		0.015%+7 uA
	110.00 mA		0.01% + 20 uA		0.015%+30 uA
電阻			1 年		2 年
	10.000 Ω		0.05% + 50 mΩ		0.07%+70 mΩ
	100.00 Ω		0.05% + 50 mΩ		0.07%+70 mΩ
	1.0000 kΩ		0.05% + 500 mΩ		0.07%+0.5 Ω
	10.000 kΩ		0.1% + 10 Ω		0.15%+15 Ω
頻率			號決議		精度 (2 年)
	1.00 至 110.00 Hz		0.01 Hz		0.05 Hz
	110.1 至 1100.0 Hz		0.1 Hz		0.5 Hz
	1.101 至 11.000 kHz		0.001kHz		0.005 kHz
	11.01 至 50.00 kHz		0.01 kHz		0.05 kHz

電流信號發生器輸出精確度
直流電壓		1 年		2 年
	100.000 mV	0.01%+0.005 mV		0.015%+0.005 mV
	1.00000 V	0.01%+0.00005 V		0.015%+0.0005 V
	15.0000 V	0.01%+0.0005 V		0.015%+0.0005 V
直流電流		1 年		2年
	22.000 mA (源)	0.01%+ 0.003 mA		0.02%+ 0.003 mA
	當前接收器 (模擬)	0.02% + 0.007 mA		0.04% + 0.007 mA
電阻		1 年		2 年
	10.000 Ω	0.01% + 10 mΩ		0.015% + 15 mΩ
	100.00 Ω	0.01% + 20 mΩ		0.015% + 30 mΩ
	1.0000 kΩ	0.02% + 0.2 Ω		0.03% + 0.3 Ω
	10.000 kΩ	0.02% + 3 Ω		0.03% + 5 Ω
頻率			2 年
	0.1 至 10.99 Hz		0.01 Hz
	0.01 至 10.99 Hz		0.01 Hz
	11.00 至 109.99 Hz		0.1 Hz
	110.0 至 1099.9 Hz		0.1 Hz
	1.100 至 21.999 kHz		0.002 kHz
	22.000 至 50.000 kHz		0.005 kHz

技術數據
數據記錄功能	測量功能:	電壓、電流、電阻、頻率、溫度、壓力
	讀數速率:	1, 2, 5, 10, 20, 30, 或 60 次/分鐘
	最大記錄長度:	8000 個讀數（對于 30 或 60 次/分鐘，為 7980 個）
斜坡功能	輸出功能:	電壓、電流、電阻、頻率、溫度
	速率:	4 步/秒
	跳閘檢測:	連續性或電壓（輸出電流時，無法進行連續性檢測）
回路電源功能	電壓:	可選, 26 V
	精確度:	10%, 18 V 時最小值為 18 V
	最大電流:	25 mA, 短路保護
	最大輸入電壓:	直流 50 V
步進功能	輸出功能	電壓、電流、電阻、頻率、溫度
	手動步進	可選步進，使用箭頭按鈕進行更改
	自動步進	函數、起動延時、步進值、步進時間、循環等可完全編程

環境規格
電流信號發生器工作溫度	-10 °C 至 +50 °C
儲存溫度	-20 °C 至 +60 °C
防塵/防水	符合 IP52, IEC 529
工作海拔	平均海平面之上 3000 米（9842 英尺）

安全規格
機構認證	CAN/CSA C22.2 No 1010.1-92, ASNI/ISA S82.01-1994, UL3111, 和 EN610-1:1993

機械和通用規格

電流信號發生器大小

136 x 245 x 63 mm (5.4“ x 9.6 x 2.5)

電流信號發生器重量

1.2 kg (2.7 lb)

電池

內部鋰離子電池組:7.2V, 4400mAh, 30 Wh

電池壽命

通常大于 8 小時

更換電池

通過按觸式開關打開，無需打開校準器，也無需使用其他工具

側端口連接

壓力模塊連接器；將接口與 PC 相連的 USB 連接器；可選電池充電器/消除器的連接

數據存儲容量

1 周的校準程序結果

90 天規格

750EL 系列的標準規格間隔是 1 年和 2 年。

90 天典型測量和輸出精確度可以通過以下方式估算

將一年“讀數百分比或“輸出百分比規格除以 2。

最低規格表示為“滿量程百分比或者連續“計數或“歐姆值。

溫度、電阻溫度探測器
電流信號發生器度數或讀數百分比
類型 (α)	范圍 °C	測量 °C 2		源電流	輸出 °C		容許電流 3
		1 年	2 年		1 年	2 年
100 Ω Pt (385)	-200 至100 100 至800	0.07 °C 0.02 % + 0.05 °C	0.14 °C 0.04 % + 0.10 °C	1 mA	0.05 °C 0.0125 % + 0.04 °C	0.10 °C 0.025 % + 0.08 °C	0.1 mA 至 10 mA
200 Ω Pt (385)	-200 至100 100 至630	0.07 °C 0.02 % + 0.05 °C	0.14 °C 0.04 % + 0.10 °C	500 μA	0.06 °C 0.017 % + 0.05 °C	0.12 °C 0.034 % + 0.10 °C	0.1 mA 至 1 mA
500 Ω Pt (385)	-200 至100 100 至630	0.07 °C 0.02 % + 0.05 °C	0.14 °C 0.04 % + 0.10 °C	250 μA	0.06 °C 0.017% + 0.05 °C	0.12 °C 0.034 % + 0.10 °C	0.1 mA 至 1 mA
1000 Ω Pt (385)	-200 至100 100 至630	0.07 °C 0.02 % + 0.05 °C	0.14 °C 0.04% + 0.10 °C	150 μA	0.06 C 0.017 % + 0.05 °C	0.12 C 0.034 % + 0.10 °C	0.1 mA 至 1 mA
100 Ω Pt (3916)	-200 至100 100 至630	0.07 °C 0.02 % +0.05 °C	0.14 °C 0.04 % +0.10 °C	1 mA	0.05 °C 0.0125 % + 0.04 °C	0.10 °C 0.025 % + 0.08 °C	0.1 mA 至 10 mA
100 Ω Pt (3926)	-200 至100 100 至630	0.08 °C 0.02 % +0.06 °C	0.16 °C 0.04 % +0.12 °C	1 mA	0.05 °C 0.0125 % + 0.04 °C	0.10 °C 0.025 % + 0.08 °C	0.1 mA 至 10 mA
10 Ω Cu (427)	-100 至260	0.2 °C	0.4 °C	3 mA	0.2 °C	0.4 °C	0.1 mA 至 10 mA
120 Ω Ni (672)	-80 至260	0.1 °C	0.2 °C	1 mA	0.04 °C	0.08 °C	0.1 mA 至 10 mA

對于 2 線和 3 線 RTD 測量，將技術指標增加 0.4°C。
支持脈沖式變送器和 PLC，脈沖時間最短至 1 ms

溫度，熱電偶
類型	輸出 °C	測量 °C		輸出 °C
		1 年	2 年	1 年	2 年
E	-250 至 -200	1.3	2.0	0.6	0.9
	-200 至 -100	0.5	0.8	0.3	0.4
	-100 至 600	0.3	0.4	0.3	0.4
	600 至 1000	0.4	0.6	0.2	0.3
N	-200 至 -100	1.0	1.5	0.6	0.9
	-100 至 900	0.5	0.8	0.5	0.8
	900 至 1300	0.6	0.9	0.3	0.4
J	-210 至 -100	0.6	0.9	0.3	0.4
	-100 至 800	0.3	0.4	0.2	0.3
	800 至 1200	0.5	0.8	0.3	0.3
K	-200 至 -100	0.7	1.0	0.4	0.6
	-100 至 400	0.3	0.4	0.3	0.4
	400 至 1200	0.5	0.8	0.3	0.4
	1200 至 1372	0.7	1.0	0.3	0.4
T	-250 至 -200	1.7	2.5	0.9	1.4
	-200 至 0	0.6	0.9	0.4	0.6
	0 至 400	0.3	0.4	0.3	0.4
B	600 至 800	1.3	2.0	1.0	1.5
	800 至 1000	1.0	1.5	0.8	1.2
	1000 至 1820	0.9	1.3	0.8	1.2
R	-20 至 0	2.3	2.8	1.2	1.8
	0 至 100	1.5	2.2	1.1	1.7
	100 至 1767	1.0	1.5	0.9	1.4
S	-20 至 0	2.3	2.8	1.2	1.8
	0 至 200	1.5	2.1	1.1	1.7
	200 至 1400	0.9	1.4	0.9	1.4
	1400 至 1767	1.1	1.7	1.0	1.5
C	0 至 800	0.6	0.9	0.6	0.9
	800 至 1200	0.8	1.2	0.7	1.0
	1200 至 1800	1.1	1.6	0.9	1.4
	1800 至 2316	2.0	3.0	1.3	2.0
L	-200 至 -100	0.6	0.9	0.3	0.4
	-100 至 800	0.3	0.4	0.2	0.3
	800 至 900	0.5	0.8	0.2	0.3
U	-200 至 0	0.6	0.9	0.4	0.6
	0 至 600	0.3	0.4	0.3	0.4
BP	0 至 1000	1.0	1.5	0.4	0.6
	1000 至 2000	1.6	2.4	0.6	0.9
	2000 至 2500	2.0	3.0	0.8	1.2
XK	-200 至 300	0.2	0.3	0.2	0.5
	300 至 800	0.4	0.6	0.3	0.6

三、F753EL多功能過程校驗儀有哪些配件

型號名稱	描述
Fluke 753EL	記錄過程校準儀包括:文檔化全功能過程校準器/電流信號發生器: ? BC7240 電池充電器 ? BP7240 鋰離子電池組 ? DPCTrack 2 ™ 軟件 ? 說明書 ? 可溯源的 NIST 校準報告和數據 ? 三套 TP220 測試探頭和三套“長齒鱷魚夾 ? 兩套 AC280 鉤夾線鉤 ? C799 現場軟攜包 ? USB 通信線纜
