FLUKE熱工校驗儀F754

發布時間：2017-12-13 09:19
F754EL熱工校驗儀 Fluke 754EL 熱工信號校驗儀中的功能可以滿足您的全部所需，F(xiàn)luke 744 和其他系列產品也將會不斷推陳出新！結合使用了HART 通信功能來提供集成的通信校準儀。
在線咨詢

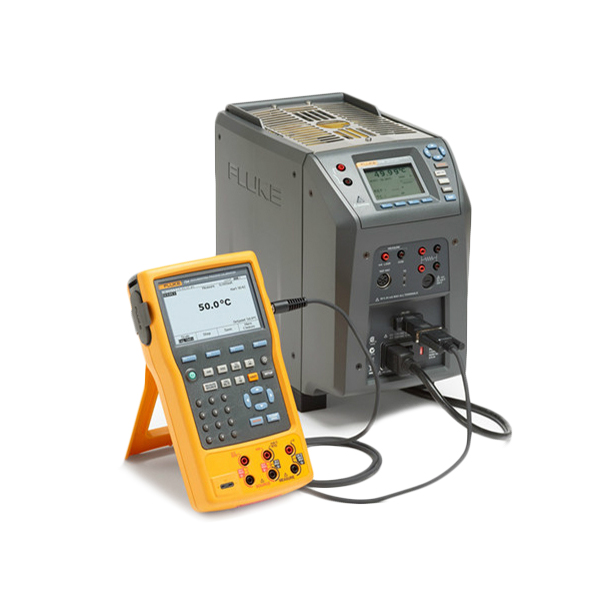

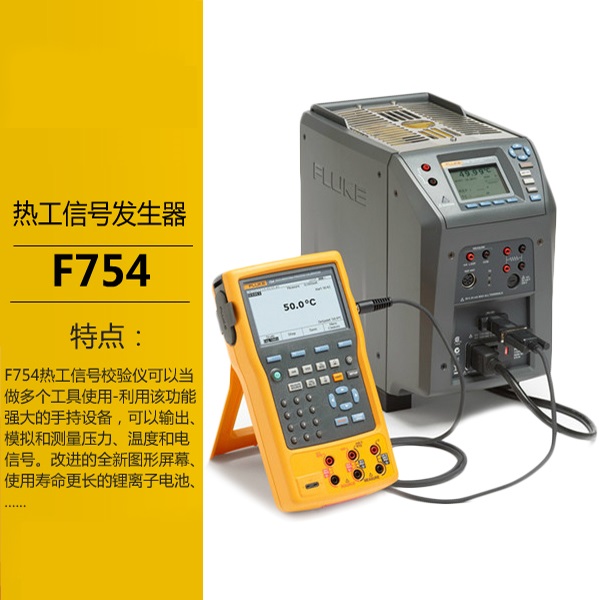

F754EL熱工校驗儀
Fluke 754EL 熱工信號校驗儀中的功能可以滿足您的全部所需，F(xiàn)luke 744 和其他系列產品也將會不斷推陳出新！結合使用了 HART 通信功能來提供集成的通信校準儀。這款功能強大、性能可靠的工具是校準、維護和檢查 HART 和其他儀器的不二之選。

Fluke 754EL 熱工信號校驗儀可以當做多個工具使用 - 利用該功能強大的手持設備，可以輸出、模擬和測量壓力、溫度和電信號。改進的全新圖形屏幕、使用壽命更長的鋰離子電池、USB 端口以及軟件包中新增的附件定會博取您的衷愛。

Fluke 754EL熱工校驗儀全面升級了語言操作系統，提供簡潔友好的中文操作界面，更便于中國用戶操作，極大地提升了專業人員進行現場校準和故障診斷的工作效率。

對于記錄功能，754EL 熱工信號校驗儀可自動執行校準程序并捕獲數據。當然，它還可幫助您滿足 ISO 9000、FDA、EPA 和 OSHA 法規等多項嚴格標準。
福祿克 754EL 記錄過程校準儀-HART：更智能。更快捷。
一、產品特點
更智能。更快捷。

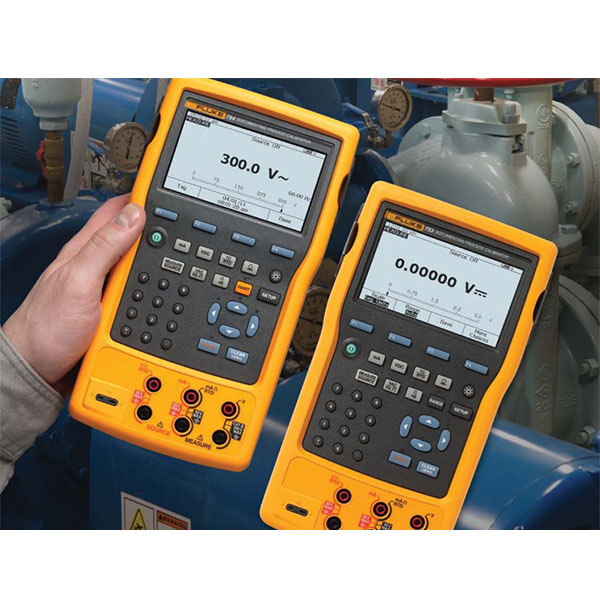

新環境拍照苛刻環境下更易使用

754EL 熱工信號校驗儀是一款強大的多功能記錄過程校準儀，使用該校準儀，您可以下載用軟件創建的程序、列表和說明，或者上傳數據進行打印、歸檔和分析。754EL 還特別內置了功能強大的 HART® 接口，您現在通過單獨的通信器執行的所有日常任務幾乎都可以使用該接口來完成。
? 全面升級了語言操作系統，提供簡潔友好的中文操作界面，更便于中國用戶操作，極大地提升了專業人員進行現場校準和故障診斷的工作效率。
? 測量電壓、電流 (mA)、RTD、熱電偶、頻率和電阻，以測試傳感器、變送器和其他儀器。
? 輸出/模擬電壓、電流 (mA)、熱電偶、RTD、頻率、電阻和壓力以校準變送器。
? 熱工信號校驗儀測量電流的同時，在測試過程中為變送器提供回路電源。
? 使用福祿克的 29 種 700Pxx 壓力模塊之一測量/輸出壓力。
? 創建并運行自動化的校準前/校準后校準程序，以滿足質量計劃或規定。記錄結果并存檔。
? 對下載的程序和校準結果保存長達一周的時間。
? 熱工信號校驗儀具備多種功能，如自動步進、自定義單位、測試過程中由用戶輸入值、單點和雙點開關測試、平方根 DP 流量測試、可編程測量延時等。
? 易于使用。
? 三年保修。
? 高亮度雙顯示屏。
? 同時讀取輸出參數和測量參數。
? 鎳氫充電電池可連續使用 10 個小時。內含氣體壓力計。
? 處理快速的脈沖式 RTD 變送器和 PLC，脈沖短至 1 毫秒。
? 熱工信號校驗儀帶有 DPC/Track 取樣軟件。
? 與多種資產管理軟件包兼容。

HART 功能
Fluke 754EL 熱工信號校驗儀幾乎可完成您現在通過單獨的通信器執行的所有日常任務。事實上，它可以提供 275 HART 通信器的通信功能。
? 對于日常 HART 校準和維護，無需任何外部保護殼或其他工具。
? 熱工信號校驗儀提供快捷的 HART 通信。
? 支持常見的 HART 變送器型號，與任何其他 HART 現場校準儀相比，具有更多設備特定的命令支持。
? 可使用多主機、爆發模式和多分支結構配置。
? 當添加其他儀器以及發布新 HART 版本時，易于更新。
? 質詢以確定設備類型、制造商、型號、標簽。
? 重新配置雙傳感器溫度變送器的傳感器映射。
? 讀取 HART PV 函數和智能變送器數字輸出，同時測量模擬 mA 輸出。
? 讀取和寫入 HART 配置函數，對 PV 范圍點、衰減和其他頂級配置設置進行現場調整。
? 熱工信號校驗儀通過讀取和寫入 HART 標簽字段重新對智能變送器添加標簽。

廣泛的 HART 協議支持

制造商	壓力儀表	溫度儀表	科里奧利儀表
ABB/Kent-Taylor	600T	658T¹
ABB/Hartmann & Braun	Contrans P¹, AS 800 Series
Endress & Hauser	CERABAR S, CERABAR M, DELTABAR S	TMT 122¹,TMT 182¹, TMT 162¹
Foxboro Eckardt		TI/RTT20¹
Foxboro/Invensys	I/A Pressure
Fuji	FCX FCXAZ	FRC
Honeywell	ST3000	STT25T¹, STT25H¹
Micro Motion			2000 2000 IS 9701 9712 9739
Moore Products		344¹
Rosemount	1151 2088 3001C 3051, 3051S	3044C 644 3144 3244, 3144P
Siemens	SITRANS P DS SITRANS P ES
SMAR	LD301	TT301¹
Viatran	I/A Pressure
Wika	UNITRANS	T32H¹
Yokogawa	EJA	YTA 110, 310 and 320

不支持傳感器調整

754EL 熱工信號校驗儀支持 HART 協議 5.7 版中所包含的命令。憑借 2 MB 的內存，754EL 可以支持大量 HART 指令：

    通用命令 - 提供在所有現場設備中執行的功能，例如，讀取制造商和設備類型、讀取主變量 (PV) 或讀取電流輸出和跨度百分比。
    常見實踐命令 - 提供大多數（而不是全部）現場設備常用的功能，例如讀取多個變量、設置衰減時間或執行回路測試。
    特定于設備的命令 - 提供特定現場設備所獨有的功能，例如傳感器調整。

支持的 HART 操作模式

    點到點操作是最常使用的模式，該模式將 754EL 連接到 4-20 mA 回路中的單個 HART 設備。
    在多分支結構模式中，多個 HART 儀器可以結合到一起。754EL熱工信號校驗儀搜尋每個儀器，識別使用中的地址，然后允許您選擇要進行校準的儀器以及相關操作。
    在爆發模式中，HART 儀器傳輸數據爆發，不必等待主單元的詢問。在測試或校準期間，754EL 可以將傳輸器帶離爆發模式，然后將它們恢復到爆發模式。

壓力模塊

幾乎可在任何壓力測量應用條件下使用，包括表壓、差壓、雙壓（復合）、絕對壓力和真空壓力。

    以您在設置校準儀時所指定的任意壓力單位（多達 10 種）顯示壓力讀數。
    熱工信號校驗儀堅固的聚氨酯注塑外殼可保護模塊，使之經得起粗暴的處理和苛刻的工作環境。
    具有 0º 到 50º C 內部溫度補償功能，使測量始終保持準確。
    包含 NIST 可溯源的校準證書。
    模塊可在本地校準，從而有助于控制成本。

29 種可選壓力模塊系列可以提供壓力校準和測量功能。其中 28 種模塊的基本精確度規格達到 0.05％。測量范圍從 0 - 1 in H20 (0 - .25kPa) 到 0 - 10,000 psi (0 - 70,000 kPa)。有關壓力模塊的其他信息，請參閱壓力模塊主頁。

熱工信號校驗儀自動化程序
允許為線性變送器、DP 流量變送器以及單點和雙點限位開關快速設置強大的自動校準程序。只需選擇合適的測量和/或輸出功能并填寫程序模板即可。其余的由 750EL 系列來完成。它可以迅速執行測試、計算誤差并顯示最終結果，同時突出顯示允差點。

自定義單位
允許您將一種單位映射到另一種單位，如將 mV 映射到 ºC 或 ºF。允許您將福祿克 750EL 熱工信號校驗儀系列與毫伏級輸出附件（如福祿克 80T-IR 溫度探測器）配合使用，還可以使用不支持的單位（如百萬分之幾或每分鐘轉數）記錄測試。

用戶輸入值
使技術人員能夠記錄由其他設備（如面板儀表或只能讀數的設備）輸出和/或測量的校準結果。

限位開關校準
程序針對電壓、電流、溫度和壓力為單點和雙點限位開關執行快速、自動化的校準。

差壓流量儀表校準
常規流程使用平方根函數直接對 DP 流量儀表進行校準。

其他功能
功能多樣
校準溫度、壓力、電壓、電流、電阻和頻率。由于此款儀器既可以測量又可以輸出，因此借助這款強大的工具，您可以進行全面的故障排查和校準。

熱工信號校驗儀功能強大，易于使用
查找方便、菜單驅動的顯示屏可在您執行任何任務時提供全程指導。幾分鐘即可學會，無需花費數天。通過可編程的校準程序，您可創建和運行自動化校準前/校準后程序，從而確?？焖僖恢碌男?。

熱工信號校驗儀記錄結果并存檔
Fluke 754EL 熱工校驗儀可捕獲校準結果，您無需在現場使用紙筆記錄，從而幫助您執行 ISO-9000 或其他法規標準。通過 RS-232 接口，您可以將結果傳輸?shù)?nbsp;PC，而不必等回到車間后再手動轉錄，從而節省了大量時間。

熱工信號校驗儀—便捷的手持儀器
十分小巧，可輕松裝入工具包，還可在局促空間使用。采用可充電的鋰離子電池組，可連續使用一個輪班。

堅固耐用，精確可靠
Fluke 設計穩定可靠，即使在在苛刻的環境中使用也具有無比的準確性和可靠性。包覆成型的聚氨酯外殼可承受工業環境中的粗暴搬運。

高亮度顯示屏
在任何光照條件下都可以讀取結果。背燈有三 (3) 種設置。

軟鍵
提供對增強功能的一鍵式訪問，這些功能包括任務列表、自動化程序、縮放、最小值/最大值、步進和爬升以及查看內存。

熱工信號校驗儀三種操作模式
測量、輸出或同時測量/輸出，讓技術人員只使用一個工具，便可對儀器進行故障排查、校準或維護。

多語言界面
顯示英語、法語、德語、西班牙語和意大利語說明。

內置代數計算器
通過四個函數，再加上平方根，可存儲、重新調用和執行儀器設置或現場數據評估所需的計算。可以用來設置計算所得值的輸出功能。無需攜帶紙筆，也無需額外攜帶計算器。

可編程測量延時
內部自動程序允許對響應較慢的儀器進行校準。

二、技術參數

測量精確度

直流電壓

	1 年	2 年
100.000 mV	0.02%+0.005 mV	0.03%+0.005 mV
3.00000 V	0.02%+0.00005 V	0.03%+0.00005 V
30.0000 V	0.02%+0.0005 V	0.03%+0.0005 V
300.00 V	0.05%+0.05 V	0.07%+0.05 V

交流電壓

范圍 40 to 500 Hz	分辨率	1 年	2 年
3.000 V	0.001 V	0.5%+0.002 V	1.0%+0.004 V
30.00 V	0.01 V	0.5%+0.02 V	1.0%+0.04 V
300.0 V	0.1 V	0.5%+0.2 V	1.0%+0.2 V

直流電流

	1 年	2 年
30.000 mA	0.01% + 5 uA	0.015%+7 uA
110.00 mA	0.01% + 20 uA	0.015%+30 uA

電阻

	1 年	2 年
10.000 Ω	0.05% + 50 mΩ	0.07%+70 mΩ
100.00 Ω	0.05% + 50 mΩ	0.07%+70 mΩ
1.0000 kΩ	0.05% + 500 mΩ	0.07%+0.5 Ω
10.000 kΩ	0.1% + 10 Ω	0.15%+15 Ω

熱工信號校驗儀頻率

	分辨率	精確度(2 年)
1.00 至 110.00 Hz	0.01Hz	0.05 Hz
110.1 至 1100.0 Hz	0.1 Hz	0.5 Hz
1.101 至 11.000 kHz	0.001kHz	0.005 kHz
11.01 至 50.00 kHz	0.01 kHz	0.05 kHz

輸出精確度

直流電壓

	1 年	2 年
100.000 mV	0.01%+0.005 mV	0.015%+0.005 mV
1.00000 V	0.01%+0.00005 V	0.015%+0.0005 V
15.0000 V	0.01%+0.0005 V	0.015%+0.0005 V

直流電流

	1 年	2 年
22.000 mA (Source)	0.01%+ 0.003 mA	0.02%+ 0.003 mA
Current Sink (Simulate)	0.02% + 0.007 mA	0.04% + 0.007 mA

電阻

	1 年	2 年
10.000 Ω	0.01% + 10 mΩ	0.015% + 15 mΩ
100.00 Ω	0.01% + 20 mΩ	0.015% + 30 mΩ
1.0000 kΩ	0.02% + 0.2 Ω	0.03% + 0.3 Ω
10.000 kΩ	0.02% + 3 Ω	0.03% + 5 Ω

頻率

分辨率	（精度）2 年
0.1 至 10.99 Hz	0.01 Hz
0.01 至 10.99 Hz	0.01 Hz
11.00 至 109.99 Hz	0.1 Hz
110.0 至1099.9 Hz	0.1 Hz
1.100 至 21.999 kHz	0.002kHz
22.000 至 50.000 kHz	0.005kHz

技術數據

熱工信號校驗儀數據記錄功能

測量功能 :	電壓、電流、電阻、頻率、溫度、壓力
讀數速率 :	1、2、5、10、20、30 或 60 次/分鐘
最大記錄長度 :	8000 個讀數（對于 30 或 60 次/分鐘，為 7980 個）

斜坡功能

輸出功能 :	電壓、電流、電阻、頻率、溫度
速率 :	4 步/秒
跳閘檢測 :	連續性或電壓（輸出電流時，無法進行連續性檢測）

回路電源功能

電壓 :	可選，26 V
精確度 :	10%，22 mA 時最小值為 18 V
最大電流 :	25 mA，短路保護
最大輸入電壓 :	直流 50 V

步進功能

輸出功能	電壓、電流、電阻、頻率、溫度
手動步進	可選步進，使用箭頭按鈕進行更改
自動步進	函數、起動延時、步進值、步進時間、循環等可完全編程

環境規格

熱工信號校驗儀工作溫度

-10 °C to +50 °C

儲存溫度

-20 °C to +60 °C

防塵/防水

符合 IP52，IEC

工作海拔

平均海平面之上 3000 米（9842 英尺)

安全規格
機構認證	CAN/CSA C22.2 No 1010.1-92, ASNI/ISA S82.01-1994, UL3111, 和EN610-1:1993

機械和通用規格
熱工信號校驗儀大小	136 x 245 x 63 mm (5.4“ x 9.6 x 2.5)
熱工信號校驗儀重量	1.2 kg (2.7 lb)
電池	內部鋰離子電池組:7.2V, 4400mAh, 30 Wh
電池壽命	通常大于 8
更換電池	通過按觸式開關打開，無需打開校準儀，也無需使用其他工具
側端口連接	壓力模塊連接器將接口與 PC 相連的 USB 連接器數字儀器 (HART) 連接器可選電池充電器/消除器的連接
數據存儲容量	1 周的校準程序結果
90 天規格	750EL 系列的標準規格間隔是 1 年和 2 年。 90 天典型測量和輸出精確度可以通過以下方式估算將一年“讀數百分比或“輸出百分比規格除以 2 。最低規格表示為“滿量程百分比或者連續“計數或“歐姆值。

溫度、電阻溫度探測器
度數或讀數百分比
類型 ( α )	范圍 °C	^測量^{°C 2}		源電流	輸出° C		Allowable current ²
		1 年	2 年		1 年	2 年
100 Ω Pt (385)	-200 至 100 100 至 800	0.07 °C 0.02 % + 0.05 °C	0.14 °C 0.04 % + 0.10 °C	1 mA	0.05 °C 0.0125 % + 0.04 °C	0.10 °C 0.025 % + 0.08 °C	0.1 mA 至 10 mA
200 Ω Pt (385)	-200 至 100 100 至 630	0.07 °C 0.02 % + 0.05 °C	0.14 °C 0.04 % + 0.10 °C	500 μA	0.06 °C 0.017 % + 0.05 °C	0.12 °C 0.034 % + 0.10 °C	0.1 mA 至 1 mA
500 Ω Pt (385)	-200 至 100 100 至 630	0.07 °C 0.02 % + 0.05 °C	0.14 °C 0.04 % + 0.10 °C	250 μA	0.06 °C 0.017% + 0.05 °C	0.12 °C 0.034 % + 0.10 °C	0.1 mA 至 1 mA
1000 Ω Pt (385)	-200 至 100 100 至 630	0.07 °C 0.02 % + 0.05 °C	0.14 °C 0.04% + 0.10 °C	150 μA	0.06 C 0.017 % + 0.05 °C	0.12 C 0.034 % + 0.10 °C	0.1 mA 至1 mA
100 Ω Pt (3916)	-200 至 100 100 至 630	0.07 °C 0.02 % +0.05 °C	0.14 °C 0.04 % +0.10 °C	1 mA	0.05 °C 0.0125 % + 0.04 °C	0.10 °C 0.025 % + 0.08 °C	0.1 mA 至 10 mA
100 Ω Pt (3926)	-200 至 100 100 至 630	0.08 °C 0.02 % +0.06 °C	0.16 °C 0.04 % +0.12 °C	1 mA	0.05 °C 0.0125 % + 0.04 °C	0.10 °C 0.025 % + 0.08 °C	0.1 mA 至 10 mA
10 Ω Cu (427)	-100 至 260	0.2 °C	0.4 °C	3 mA	0.2 °C	0.4 °C	0.1 mA 至 10 mA
120 Ω Ni (672)	-80 至 260	0.1 °C	0.2 °C	1 mA	0.04 °C	0.08 °C	0.1 mA 至 10 mA

¹ _對于₂_線和₃_線_RTD_測量_，_{將技術指標增加}_0.4°C。
² 支持脈沖式變送器和PLC，脈沖時間最短至 1 ms

溫度，熱電偶
類型	輸出 °C	測量 °C		輸出 °C
		1 年	2 年	1 年	2 年
E	-250 至 -200	1.3	2.0	0.6	0.9
	-200 至 -100	0.5	0.8	0.3	0.4
	-100 至 600	0.3	0.4	0.3	0.4
	600 至 1000	0.4	0.6	0.2	0.3
N	-200 至 -100	1.0	1.5	0.6	0.9
	-100 至 900	0.5	0.8	0.5	0.8
	900 至 1300	0.6	0.9	0.3	0.4
J	-210 至 -100	0.6	0.9	0.3	0.4
	-100 至 800	0.3	0.4	0.2	0.3
	800 至 1200	0.5	0.8	0.3	0.3
K	-200 至 -100	0.7	1.0	0.4	0.6
	-100 至 400	0.3	0.4	0.3	0.4
	400 至 1200	0.5	0.8	0.3	0.4
	1200 至 1372	0.7	1.0	0.3	0.4
T	-250 至 -200	1.7	2.5	0.9	1.4
	-200 至 0	0.6	0.9	0.4	0.6
	0 至 400	0.3	0.4	0.3	0.4
B	600 至 800	1.3	2.0	1.0	1.5
	800 至 1000	1.0	1.5	0.8	1.2
	1000 至 1820	0.9	1.3	0.8	1.2
R	-20 至 0	2.3	2.8	1.2	1.8
	0 至 100	1.5	2.2	1.1	1.7
	100 至 1767	1.0	1.5	0.9	1.4
S	-20 至 0	2.3	2.8	1.2	1.8
	0 至 200	1.5	2.1	1.1	1.7
	200 至 1400	0.9	1.4	0.9	1.4
	1400 至 1767	1.1	1.7	1.0	1.5
C	0 至 800	0.6	0.9	0.6	0.9
	800 至 1200	0.8	1.2	0.7	1.0
	1200 至 1800	1.1	1.6	0.9	1.4
	1800 至 2316	2.0	3.0	1.3	2.0
L	-200 至 -100	0.6	0.9	0.3	0.4
	-100 至 800	0.3	0.4	0.2	0.3
	800 至 900	0.5	0.8	0.2	0.3
U	-200 至 0	0.6	0.9	0.4	0.6
U	0 至 600	0.3	0.4	0.3	0.4
BP	0 至 1000	1.0	1.5	0.4	0.6
	1000至2000	1.6	2.4	0.6	0.9
	2000 至 2500	2.0	3.0	0.8	1.2
XK	-200 至 300	0.2	0.3	0.2	0.5
XK	300 至 800	0.4	0.6	0.3	0.6

三、產品配件

型號名稱

描述

Fluke 754EL

記錄過程校準儀/熱工信號校驗儀-文檔化全功能過程校準器—HART 包括 :

? BC7240 電池充電器
? BP7240 鋰電池電池組
? DPCTrack 2 ™ 軟件
? 說明書
? 可溯源的 NIST 校準報告和數據
? 三套 TP220 測試探頭和三套“長齒鱷魚夾
? 兩套 AC280 鉤夾
? C799 現場軟工具袋攜包
? USB 通信線纜，福祿克 754HHC HART 通信線纜
